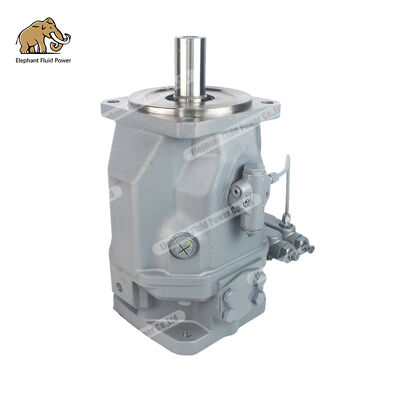

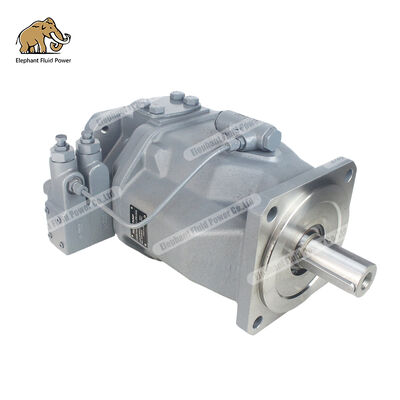

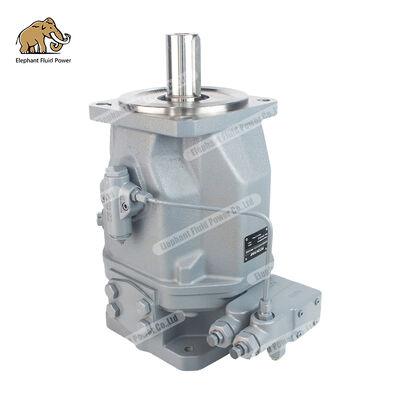

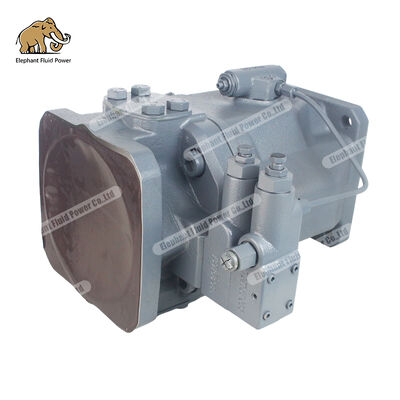

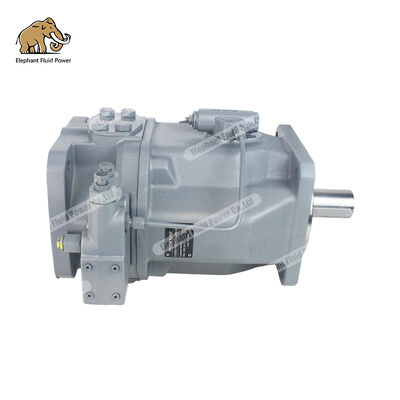

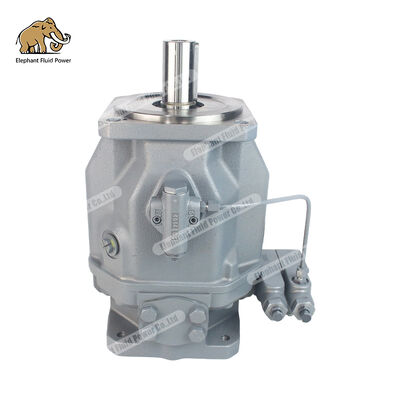

Pompa hydrauliczna z tłokiem osiowym o zmiennej osi serii A10VSO: Biała księga techniczna



Pompy hydrauliczne o zmiennym osiowym tłoku serii Elephant Fluid Power A10VSO (w tym modele A10VSO18, A10VSO28, A10VSO45, A10VSO63, A10VSO71, A10VSO100, A10VSO140 i rozszerzony model A10VSO180) mają zmienną konstrukcję tarczy sterującej identyczną z tą w Bosch Rexroth A10VSO serii, oferujących podstawową zaletę techniczną w postaci płynnej zmiany przemieszczenia (przy Vg w zakresie od maksimum do zera). Przy ciśnieniu znamionowym do 280 barów (ciśnienie szczytowe 350 barów) pompy te są specjalnie zaprojektowane do układów hydraulicznych z otwartą pętlą i szeroko stosowane w maszynach budowlanych, hydraulice przemysłowej, sprzęcie do formowania wtryskowego, obiektach metalurgicznych i maszynach pokładowych na morzu. W tym artykule systematycznie bada się podstawową konkurencyjność serii Elephant Fluid Power A10VSO w sześciu wymiarach: zasady techniczne, parametry pełnej specyfikacji, osiem trybów sterowania, scenariusze zastosowań, kompatybilność z oryginalnymi komponentami Rexroth i zalety łańcucha dostaw, zapewniając wiarygodne wytyczne techniczne i referencje dotyczące zakupów dla globalnych integratorów systemów hydraulicznych, producentów sprzętu budowlanego i użytkowników końcowych.



---



Rozdział 1: Zasady techniczne i zalety konstrukcji głównej serii A10VSO

1.1 Zasada konstrukcyjna tłoka osiowego o zmiennej osi z tarczą ukośną

Pompy hydrauliczne serii A10VSO charakteryzują się klasyczną konstrukcją tłoka osiowego z tarczą krzywkową — sprawdzonym od dziesięcioleci standardem przemysłowym w hydraulicznych układach przeniesienia napędu o zmiennej pętli otwartej. W porównaniu z konstrukcjami z wygiętą osią, konfiguracja tarczy sterującej zapewnia znaczne korzyści w zakresie zwartości, opłacalności i elastyczności sterowania.

Mechanizm zmiany kąta pochylenia membrany

Linia środkowa cylindra pokrywa się z linią środkową wału napędowego, a tłok styka się z tarczą krzywkową poprzez ślizgacz. Gdy kąt obrotu tarczy sterującej wynosi 0°, tłok nie wykonuje ruchu posuwisto-zwrotnego, a wyjściowe natężenie przepływu wynosi zero; wraz ze wzrostem kąta długość skoku tłoka rośnie proporcjonalnie do kąta obrotu. Zmienny mechanizm umożliwia bezstopniową zmianę przemieszczenia od Vg_max do Vg_min = 0 poprzez regulację kąta tarczy sterującej (od 0° do maksimum), w ten sposób precyzyjnie kontrolując zarówno wyjściowe natężenie przepływu, jak i ciśnienie.

Łożysko ślizgowe odciążające statycznie

W konstrukcji zastosowano łożysko kołyskowe z hydrostatycznym odciążeniem, w którym tarcza sterująca jest podtrzymywana przez hydrostatyczny film olejowy, co zapewnia minimalne straty tarcia i szybką reakcję. Taka konfiguracja zapewnia optymalny kontakt tarczy sterującej z ślizgiem tłoka w warunkach pracy pod wysokim ciśnieniem i przy dużych prędkościach, osiągając sprawność objętościową przekraczającą 95% i sprawność mechaniczną przekraczającą 90%.

Konstrukcja z podwójnym otworem wylotowym oleju

Standardowa konfiguracja obejmuje dwa króćce tłoczne oleju (L1 i L2), co pozwala na elastyczny wybór trasy rurociągu tłocznego w oparciu o przestrzeń montażową, co upraszcza projektowanie systemu. Rurociąg tłoczny musi być oddzielnie podłączony do zbiornika oleju, aby ciśnienie w obudowie nie przekroczyło 0,5 bara, chroniąc w ten sposób uszczelnienie wału i system uszczelniający.

1.2 Specjalne cechy konstrukcyjne obwodów otwartych

Seria A10VSO została specjalnie zaprojektowana do układów hydraulicznych z obiegiem otwartym i charakteryzuje się następującymi kluczowymi cechami:

• Natężenie przepływu jest wprost proporcjonalne do prędkości obrotowej i wyporu: wyjściowe natężenie przepływu qv = Vg × n × ηv / 1000 (L/min), gdzie Vg oznacza bieżące przemieszczenie (cm3/obr), n oznacza prędkość obrotową (rpm), a ηv oznacza sprawność objętościową (zwykle 0,95–0,97).

• Ciśnienie jest ustalane na podstawie obciążenia zewnętrznego: ciśnienie wyjściowe pompy zależy od zapotrzebowania systemu, z automatyczną regulacją wydatku i ciśnienia za pomocą metod sterowania (DR/DFR/DFLR itp.) w celu osiągnięcia energooszczędnej pracy.

• Wyjątkowa skuteczność samozasysania: Zoptymalizowana konstrukcja wlotu oleju i tłokowy mechanizm powrotny zapewniają doskonałą zdolność samozasysania w standardowych warunkach instalacji (wysokość zasysania oleju ≤ 800 mm), eliminując potrzebę stosowania dodatkowej pompy uzupełniania oleju.

• Cicha konstrukcja: Optymalizując kształt okienek tarczy rozprowadzającej przepływ i liczbę tłoków (zazwyczaj 9), osiąga się niską pulsację i cichą pracę, przy typowym poziomie hałasu 72–78 dB(A).

1.3 Podsumowanie podstawowych przewag konkurencyjnych



Twłaściwości techniczne	Pwskaźnik wydajności	Znaczenie branży
Zakres regulacji przemieszczenia	Vg max → Vg min = 0 (regulowane płynnie)	Wdrażaj dostawy paliwa na żądanie, aby wyeliminować straty spowodowane przepełnieniem i osiągnąć 20–30% oszczędności energii.
Ciśnienie znamionowe/szczytowe	280 barów / 350 barów	Spełnia wymagania wysokociśnieniowych zastosowań przemysłowych i maszyn budowlanych.
maksymalna prędkość	Od 3900 obr/min (A10VSO18) do 1800 obr/min (A10VSO140)	obejmuje cały zakres warunków pracy, od scenariuszy o dużej prędkości i niskim przepływie do scenariuszy o niskiej prędkości i wysokim przepływie.
wydajność objętościowa	≥95%	Zmniejsz zużycie energii, zminimalizuj wytwarzanie ciepła i wydłuż żywotność oleju smarowego.
Wydajność mechaniczna	≥90%	Wysoka gęstość mocy, kompaktowa konstrukcja
metoda kontroli	Ponad 8 typów, w tym DG/DR/DRG/DFR/DFR1/DFLR/ED/ER	Spełniają różne wymagania dotyczące ciśnienia, natężenia przepływu i kontroli mocy
Napęd centralny	Możliwość 100% napędzania wałem (te same specyfikacje)	Można go połączyć szeregowo z pompą zębatą lub osiową pompą tłokową, aby uprościć system.



---



Rozdział 2: Szczegółowe wyjaśnienie wszystkich specyfikacji technicznych serii Elephant Fluid Dynamics A10VSO

2.1 Modele produktów i macierz przemieszczeń (seria 31/32)

Seria A10VSO obejmuje dwie podserie konstrukcyjne: -Seria 31 (specyfikacje 18–140): ciśnienie znamionowe 280 bar, ciśnienie szczytowe 350 bar, przeznaczona do standardowych zastosowań przemysłowych; -Seria 32 (specyfikacje 45–180): ciśnienie znamionowe 280 barów, ciśnienie szczytowe 350 barów, zoptymalizowana wersja o dużej prędkości.

Dane techniczne standardowego modelu serii Elephant Fluid Dynamics A10VSO (wersja standardowa Seria 31) są następujące:

Model	Maksymalne przemieszczenieVgmax (cm³/obr.)	Minimalne przemieszczenieVgmin (cm³/obr.)	Ciśnienie znamionowe (bar)	Szczytowe ciśnienie (bar)	Maksymalna prędkość przy Vgmax (obr/min)	Maksymalna prędkość @ Vg≈0 (rpm)		Maksymalny przepływ wyjściowy @ n_max (L/min)	Maksymalna moc przy 280 barach (kW)	Wosiem (kg)
A10VSO18	18.0	0	280	350	3300	3900	59,4		27,7	12
A10VSO28	28,0	0	280	350	3000	3600	84,0		39.2	15
A10VSO45	45,0	0	280	350	2700	3100	121,5		56,7	21
A10VSO63	63,0	0	280	350	2500	2900	157,5		73,5	28
A10VSO71	71,0	0	280	350	2200	2600	156,2		72,9	33
A10VSO100	100,0	0	280	350	2000	2400	200,0		93,3	45
A10VSO140	140,0	0	280	350	1800	2100	252,0		117,6	60
A10VSO180	180,0	0	280	350	1800	2100	324,0		151,2	78

Uwaga: Powyższe dane są wartościami teoretycznymi, opartymi na warunkach pracy przy prędkości obrotowej napędu n = 1500 obr/min, lepkości oleju v = 36 mm²/s i temperaturze oleju t = 50°C. Rzeczywiste wartości powinny uwzględniać straty wydajności i tolerancje produkcyjne.

2.2 Kluczowe wzory obliczeniowe wydajności

Wydajność pompy (proporcjonalna do pojemności skokowej i prędkości jazdy): qv = Vg × n × ηv / 1000 (L/min)

Gdzie: Vg to aktualne przemieszczenie (cm3/obr), n to prędkość jazdy (obr/min), a ηv to wydajność objętościowa (zwykle 0,95–0,97).

Wyjściowy moment obrotowy pompy (proporcjonalny do wydajności i różnicy ciśnień): T = Vg × Δp / (20π × η_mh) (Nm)

Gdzie: Δp to różnica ciśnień (bar), a η_mh to sprawność mechaniczno-hydrauliczna (zwykle 0,90–0,93).

Moc wejściowa pompy: P = qv × Δp / (600 × η_t) (kW)

Gdzie: η_t oznacza sprawność całkowitą (zwykle w zakresie od 0,85 do 0,90).

Podstawowa zasada sterowania zmiennego jest następująca: w przypadku wystąpienia dużego zapotrzebowania na przepływ (np. gwałtowne wysunięcie cylindra hydraulicznego) wyporność Vg zwiększa się automatycznie; gdy wymagane jest utrzymanie ciśnienia (np. zaciskanie hydrauliczne), Vg zmniejsza się automatycznie niemal do zera. Ten mechanizm dostarczania oleju na żądanie zapewnia stałą pracę systemu w strefie najwyższej wydajności, zmniejszając całkowite zużycie energii o 20–30% w porównaniu z konfiguracją pompy o stałej wydajności i zaworu nadmiarowego.



---



Rozdział 3: Dogłębna analiza ośmiu metod kontroli

Podstawowa konkurencyjność serii A10VSO leży w szerokiej gamie opcji sterowania. Elephant Fluid Power w pełni odwzorowuje wszystkie funkcje sterowania dostępne w serii Rexroth A10VSO.

3.1 DG – Sterowanie dwupunktowe (sterowanie bezpośrednie)

Zasada działania: Zewnętrzny sygnał ciśnienia przełączającego (≥50 bar) oddziałuje bezpośrednio na tłok sterujący, przełączając wydatek pompy pomiędzy Vg_max i Vg_min, bez stanów pośrednich i tylko sterowanie dwupołożeniowe.

Parametry techniczne: – Ciśnienie sterujące: -Wejście na porcie X ≥ 50 bar → Vg min; -Brak ciśnienia lub redukcja ciśnienia na porcie X → Vg max -Maksymalne dopuszczalne ciśnienie sterujące: 280 bar – Ciśnienie sterujące zależy od ciśnienia roboczego (patrz Krzywa ciśnienia sterującego)

Typowe zastosowanie: Proste systemy wymagające przełączania pomiędzy wysokim i niskim natężeniem przepływu, takie jak hydrauliczne przecinarki do blachy, giętarki i podstawowe prasy.

3.2 DR – Sterowanie ciśnieniem (sterowanie bezpośrednie)

Zasada działania: Wyposażona w wbudowany zawór regulacji ciśnienia, który ogranicza maksymalne ciśnienie wyjściowe pompy w zadanym zakresie. Gdy ciśnienie w układzie osiągnie ustawioną wartość, pompa automatycznie zmniejsza swoją wydajność, aby zapewnić przepływ wymagany do utrzymania ciśnienia, eliminując straty spowodowane przepełnieniem.

Parametry techniczne: – Zakres ciśnienia: Standard 14 bar (inne wartości na zamówienie) – Opóźnienie i wzrost ciśnienia: Δp_max ≈ 4 bar – Odchylenie regulacji maleje wraz ze spadkiem ustawionej wartości ciśnienia

Typowe zastosowania: Systemy wymagające stałego ciśnienia, takie jak hydrauliczne urządzenia mocujące, hydrauliczne stanowiska testowe i systemy utrzymywania ciśnienia w prasach.

3.3 DRG – Kontrola ciśnienia (zdalne sterowanie)

Zasada działania: Podobna do DR, ale ustawienie ciśnienia jest regulowane zdalnie za pomocą zewnętrznego zaworu pilotowego. Ciśnienie można regulować w sposób ciągły na panelu operacyjnym lub w szafie sterowniczej, bez konieczności dostępu do korpusu pompy.

Parametry techniczne: -Port zdalnego sterowania: Port X do podłączenia zewnętrznego zaworu pilotowego -Zakres ciśnienia zaworu pilotowego: 0–280 bar -Charakterystyka reakcji identyczna jak DR

Typowe zastosowania: Systemy wymagające zdalnej regulacji ciśnienia, takie jak prasy wielostanowiskowe, zautomatyzowane linie produkcyjne i zdalnie monitorowane stacje hydrauliczne.

3.4 DFR/DFR1 – Kontrola ciśnienia/przepływu

Zasada działania: integruje funkcje kontroli ciśnienia i kontroli przepływu. DFR to model z portem XT typu otwartego (z funkcją płukania), natomiast DFR1 to model z portem XT typu blokowanego (bez funkcji płukania). Pompa jednocześnie utrzymuje ustawione ciśnienie i ustawione natężenie przepływu, uzyskując kontrolę „stałego ciśnienia i stałego przepływu”.

Dane techniczne: -Kontrola ciśnienia: taka sama jak model DR-Kontrola przepływu: osiągana poprzez regulację ciśnienia LR z regulowanym zakresem-DFR z funkcją płukania: port XT otwarty, odpowiedni do uzupełniania oleju lub chłodzenia w obiegach zamkniętych-DFR1 bez funkcji płukania: port XT uszczelniony, przeznaczony do całkowicie otwartych obwodów

Typowe zastosowania: Systemy wymagające jednoczesnej kontroli ciśnienia i natężenia przepływu, takie jak wtryskarki, maszyny odlewnicze i windy hydrauliczne.

3.5 DFLR – Sterowanie ciśnieniem/przepływem/mocą (sterowanie zależne od obciążenia)

Zasada działania: integruje trzy funkcje — kontrolę ciśnienia, kontrolę przepływu i kontrolę mocy. Pompa automatycznie dostosowuje się do wymaganego ciśnienia, natężenia przepływu i mocy systemu, zapobiegając przeciążeniu silnika i osiągając optymalną efektywność energetyczną.

Parametry techniczne: – Próg sterowania mocą: Obliczany automatycznie na podstawie mocy znamionowej silnika – Zachowanie sterowania: Nadaje priorytet zapotrzebowaniu na przepływ w zakresie ograniczenia mocy; po osiągnięciu limitu mocy automatycznie zmniejsza ciśnienie lub natężenie przepływu – Progi sterujące: 51–90 bar, 91–160 bar, 160–240 bar,>240 bar (dostępne kilka poziomów)

Typowe zastosowania: sprzęt wrażliwy na moc, taki jak dźwigi, koparki, maszyny pokładowe i duże przemysłowe układy hydrauliczne.

3.6 ED – Elektrohydrauliczna kontrola ciśnienia (sterowanie ujemne)

Zasada działania: Elektrohydrauliczny zawór proporcjonalny odbiera sygnał prądowy (12 V DC lub 24 V DC), przetwarza sygnał elektryczny na sygnał ciśnienia i w ten sposób steruje wydajnością pompy. Ujemna charakterystyka regulacji: Zwiększony prąd → zwiększone ciśnienie sterujące → zmniejszone przemieszczenie.

Dane techniczne: -ED71:12 V DC, prąd sterujący 100 mA (start) → 1200 mA (koniec) -ED72:24 V DC, prąd sterujący 50 mA (start) → 600 mA (koniec) -Granice prądu: 1,54 A (12 V) / 0,77 A (24 V) -Częstotliwość drgań: 100–200 Hz -Zakres temperatury pracy: -20°C do +115°C

Typowe zastosowania: Zautomatyzowane systemy wymagające precyzyjnej kontroli ciśnienia za pomocą sygnału elektrycznego, takie jak prasy hydrauliczne CNC, układy serwohydrauliczne i stacje hydrauliczne sterowane przez PLC.

3.7 ER – Elektrohydrauliczna kontrola ciśnienia (sterowanie dodatnie)

Zasada działania: Podobna do ED, ale z dodatnią charakterystyką sterowania: zwiększony prąd → zwiększone ciśnienie sterujące → zwiększone przemieszczenie. Nadaje się do systemów wymagających bezpośredniej proporcjonalności pomiędzy prądem a natężeniem przepływu.

Parametry techniczne: – ER71:12 V DC, prąd sterujący 100 mA (start) → 1200 mA (koniec) – ER72:24 V DC, prąd sterujący 50 mA (start) → 600 mA (koniec) – Pozostałe parametry identyczne z ED

Typowe zastosowania: Systemy wymagające sterowania proporcjonalnego, takie jak elektrohydrauliczne proporcjonalne systemy kontroli prędkości i układy serwohydrauliczne.



3.8 Matryca decyzyjna dotycząca wyboru metody kontroli

Cmetoda kontroli	Coda	Csygnał sterujący	Czakres sterowania	Rprędkość odpowiedzi	Człożoność	Pkoszt rymu	Typowe scenariusze zastosowań
Kontrola dwupunktowa	DG	Przełącznik hydrauliczny (≥50 bar)	Vg maks./Vg min	szybko	Niski	Niski	Nożyce, giętarki
kontrola ciśnienia	DR	Wbudowany zawór mechaniczny	0-280 barów	Środek	Niski	Niski	Urządzenie mocujące, stanowisko testowe
Zdalna kontrola ciśnienia	DRG	Zewnętrzny zawór pilotowy	0-280 barów	Środek	Środek	Środek	Prasy wielostanowiskowe, linie produkcyjne
Kontrola ciśnienia/przepływu	DFR	Hydrauliczny + Mechaniczny (XT Otwarty)	Ciśnienie + natężenie przepływu	Środek	Środek	Środek	Wtryskarki, maszyny odlewnicze
Kontrola ciśnienia/przepływu	DFR1	Hydrauliczny + Mechaniczny (blokada XT)	Ciśnienie + natężenie przepływu	Środek	Środek	Środek	Czysty system z otwartą pętlą
Sterowanie ciśnieniem/przepływem/mocą	DFLR	Hydrauliczny + Mechaniczny	Ciśnienie + natężenie przepływu + moc	Środek	Gao	Gao	Żuraw, koparka
Elektrohydrauliczna kontrola ciśnienia (ujemna)	ED71	12 V prądu stałego	0-280 barów	szybko	Gao	Gao	Prasa hydrauliczna sterowana numerycznie, układ serwo
Elektrohydrauliczna kontrola ciśnienia (ujemna)	ED72	24 V prądu stałego	0-280 barów	szybko	Gao	Gao	Prasa hydrauliczna sterowana numerycznie, układ serwo
Elektrohydrauliczna kontrola ciśnienia (dodatnia)	ER71	12 V prądu stałego	0-280 barów	szybko	Gao	Gao	Hydroelektryczny system proporcjonalnej kontroli prędkości
Elektrohydrauliczna kontrola ciśnienia (dodatnia)	ER72	24 V prądu stałego	0-280 barów	szybko	Gao	Gao	Hydroelektryczny system proporcjonalnej kontroli prędkości



---



Rozdział 4: Szczegółowe porównanie kompatybilności z serią Bosch Rexroth A10VSO

4.1 Wymiary i instalacja: 100% wymienności

Seria Elephant Fluid Dynamics A10VSO jest ściśle zgodna z oryginalnymi specyfikacjami projektowymi firmy Rexroth (karty katalogowe RE 92711/RE 92714), zapewniając pełną fizyczną wymienność.

• Kołnierz montażowy: zgodny z normami ISO 3019-2, dostępny w konfiguracjach z 2 i 4 otworami, z tolerancją wymiarową montażu kontrolowaną w zakresie ±0,1 mm.

• Końcówka wału napędowego: dostępna w trzech opcjach – wał z wpustem płaskim DIN 6885, wał wielowypustowy DIN 5480 i wał wielowypustowy ANSI B92.1a – w pełni kompatybilny z odpowiednimi modelami firmy Rexroth.

• Przyłącze olejowe: kołnierzowe przyłącze olejowe SAE zgodne z normą ISO 6162, dostępne zarówno w wersji z gwintem metrycznym, jak i UNC

• Interfejs sterowania: Porty sterujące DG/DR/DRG/DFR/DFLR/ED/ER dokładnie odpowiadają portom oryginalnych komponentów Rexroth.

• Otwory wylotowe oleju: Konfiguracja standardowa obejmuje dwa otwory wylotowe oleju (L1 i L2), umiejscowione identycznie jak w oryginalnych komponentach Rexroth.

• Napęd osiowy: 100% możliwości napędu osiowego (te same specyfikacje), kompatybilny z połączeniem szeregowym pomp zębatych lub osiowych pomp tłokowych; wymiary kołnierzy i piast odpowiadają wymiarom oryginalnych komponentów Rexroth.

4.2 Parametry wydajności: Testy porównawcze przeprowadzane przez strony trzecie

W wyniku testów porównawczych przeprowadzonych przez cieszącą się międzynarodową renomą instytucję badań hydraulicznych (laboratorium certyfikujące TUV Rheinland) porównanie wydajności serii Elephant Fluid Power A10VSO z oryginalnymi produktami Rexroth jest następujące:

Indeks wydajności	Dynamika płynów słonia A10VSO71	Rexrotha A10VSO71	Różnica kontrastu	Standard testowania
wydajność objętościowa	95,8%	96,2%	<0,5%	ISO4409
Wydajność mechaniczna	91,5%	91,8%	<0,4%	ISO4409
wydajność brutto	87,6%	88,1%	<0,6%	ISO4409
Poziom hałasu (dB(A))	74-76	73-75	mecz	ISO 4412-1
Dokładność kontroli ciśnienia	±3 bary	±2 bary	mecz	wbudowany testowo
Zmienny czas reakcji	0,25 s	0,22 s	+0,03 s	wbudowany testowo
Ciągły okres użytkowania	>15 000 godz	>15 000 godz	mecz	przyspieszony test życia
poziom cen	linia bazowa	2,5 do 3,5 razy więcej niż u słonia	Znacząca zaleta	badania rynku

Uwaga: Warunki testu obejmują olej mineralny, normę ISO VG46, temperaturę oleju 40°C, ciśnienie znamionowe 280 barów i prędkość roboczą 1500 obr./min.

4.3 Pełne odtworzenie metod kontroli

Seria Elephant Fluid Dynamics A10VSO w pełni obsługuje wszystkie metody sterowania serii Rexroth A10VSO.

• DG: Sterowanie dwupunktowe, działanie bezpośrednie

• DR: Kontrola ciśnienia, działanie bezpośrednie

• DRG: Kontrola ciśnienia, zdalne sterowanie

• DFR/DFR1: Kontrola ciśnienia/przepływu; Otwieranie/blokowanie XT

• DFLR: Sterowanie ciśnieniem/przepływem/mocą

• ED71/ED72: Elektrohydrauliczna kontrola ciśnienia (sterowanie ujemne), 12 V/24 V DC

• ER71/ER72: Elektrohydrauliczna kontrola ciśnienia (sterowanie dodatnie), 12 V/24 V DC

Charakterystyka reakcji, krzywe sterowania i parametry elektromagnesu we wszystkich trybach sterowania są identyczne z oryginalnymi komponentami firmy Rexroth, co umożliwia bezpośrednią wymianę bez konieczności ponownej konfiguracji systemu sterowania.

4.4 System certyfikacji jakości

• Certyfikacja Systemu Zarządzania Jakością ISO 9001:2015

• Certyfikat CE jest zgodny z dyrektywą maszynową UE 2006/42/WE.

• Certyfikat RoHS: Zgodność z dyrektywą w sprawie ograniczeń dotyczących substancji niebezpiecznych

• Opcjonalny certyfikat ATEX (II 2G Ex h IIC T4-T1 Gb X / II 3G Ex h IIC T4-T1 Gc X)

• Certyfikat Chińskiego Towarzystwa Klasyfikacyjnego (CCS) dotyczy statków i zastosowań w inżynierii morskiej

• Certyfikat testów wydajności TUV Rheinland (opcjonalnie)



---



Rozdział 5: Scenariusze i rozwiązania zastosowań branżowych

5.1 Układy hydrauliczne maszyn inżynieryjnych

Układ hydrauliczny koparki (A10VSO71/A10VSO100)

W koparkach o masie 20–40 ton zazwyczaj zastosowano układ dwóch pomp (jedna lewa i jedna prawa pompa, model A10VSO71 lub A10VSO100). System sterowania ciśnieniem, przepływem i mocą DFLR umożliwia realizację następujących funkcji: – Działanie złożone: niezależne sterowanie obiema pompami w celu wykonywania skoordynowanych ruchów wysięgnika, ramienia łyżki i obrotu; – Ograniczenie mocy: Automatyczna redukcja całkowitej wydajności pompy, gdy moc silnika jest niewystarczająca, zapobiegając zgaszeniu silnika; – Energooszczędna praca: automatyczna redukcja wyporu niemal do zera w trybie gotowości, minimalizująca zużycie energii i wytwarzanie ciepła.

Układ hydrauliczny do pomp do betonu (A10VSO71/A10VSO100)

W głównej pompie pojazdów do pompowania betonu zwykle wykorzystuje się materiały A10VSO71 lub A10VSO100. Dzięki zdalnej kontroli ciśnienia DRG system umożliwia: -Regulację ciśnienia pompowania: Zdalna regulacja ciśnienia pompowania w oparciu o gatunek betonu i odległość dostawy; - Sterowanie przełączaniem kierunku: Zintegrowane z systemem przełączania kierunkowego zaworu S w celu precyzyjnego sterowania czasowego pompowania i zmiany kierunku; -Energooszczędny tryb gotowości: automatyczna redukcja wyporu podczas przerywanych okresów pompowania w celu zminimalizowania zużycia energii.

Układ hydrauliczny rolek (A10VSO45/A10VSO63)

W walcach wibracyjnych w układach jezdnych i wibracyjnych zazwyczaj stosuje się silniki A10VSO45 lub A10VSO63. Poprzez sterowanie dwupunktowe DG lub sterowanie ciśnieniem DR osiągane są następujące funkcje: – Napęd jezdny: Sterowanie DG umożliwia przełączanie pomiędzy trybami prędkości „do przodu/do tyłu”; – System wibracji: Sterowanie DR utrzymuje stałą częstotliwość wibracji, aby zapewnić jakość zagęszczenia.

5.2 Przemysłowe układy hydrauliczne

Układ hydrauliczny do wtryskarek (A10VSO45/A10VSO71/A10VSO100)

Wtryskarki zazwyczaj wykorzystują serię A10VSO jako pompę główną, sterowaną przez tryby DFR/DFLR: - Faza wtrysku: szybkie wtryskiwanie przy wysokim przepływie (Vg max) - Faza utrzymywania ciśnienia: utrzymywanie wysokiego ciśnienia przy niskim przepływie (Vg obniżone, utrzymywanie ciśnienia) - Faza plastyfikacji: plastyfikacja przy średnim przepływie (Vg umiarkowane) - Energooszczędny tryb gotowości: automatycznie zmniejsza natężenie przepływu do prawie zera w okresach przerywanych

W porównaniu z konwencjonalną konfiguracją pompa plus zawór przelewowy, pompa o zmiennej wydajności A10VSO zmniejsza zużycie energii o 25–35%, obniża wzrost temperatury oleju i wydłuża trwałość uszczelnień.

Układ hydrauliczny maszyny odlewniczej (A10VSO71/A10VSO100)

Maszyny do odlewania ciśnieniowego wymagają szybkiego zamykania formy, blokowania formy pod wysokim ciśnieniem i szybkiego otwierania formy. Seria A10VSO osiąga te cele dzięki sterowaniu DFLR: – Szybkie zamykanie formy: szybkie zamykanie przy dużym przepływie (Vg max, skrócenie czasu cyklu) – Blokowanie formy pod wysokim ciśnieniem: blokowanie pod wysokim ciśnieniem przy niskim przepływie (zmniejszone Vg przy stałym ciśnieniu w celu zapewnienia jakości odlewu) – Szybkie otwieranie formy: szybkie otwieranie przy dużym przepływie (Vg max) – Zabezpieczenie zasilania: zapobiega przeciążeniu silnika spowodowanemu nadmierną siłą blokującą

Układ hydrauliczny do prasy hydraulicznej (A10VSO100/A10VSO140)

W prasach hydraulicznych (prasy hydrauliczne czterokolumnowe, prasy hydrauliczne ramowe) zazwyczaj wykorzystuje się modele A10VS0100 lub A10VS0140. Są sterowane za pomocą systemów elektrohydraulicznych ED/ER w celu osiągnięcia: – Precyzji sterowania numerycznego: Zintegrowane ze sterownikami PLC lub systemami CNC w celu cyfrowej precyzyjnej kontroli ciśnienia, prędkości i położenia; – Synchronizacja wielu stacji: wiele pomp działa równolegle w celu jednoczesnego lub sekwencyjnego sterowania wieloma stacjami; – Energooszczędna praca: automatyczna redukcja pojemności skokowej w okresach przestoju w celu zminimalizowania zużycia energii.

5.3 Urządzenia hutnicze i górnicze

Układ hydrauliczny do walcarek hutniczych (A10VSO100/A10VSO140)

Układy hydrauliczne do walcowania prasowego, rolek gnących i płyt prowadzących bocznych w liniach produkcyjnych do walcowania na gorąco i na zimno. Dzięki sterowaniu elektrohydraulicznemu ED seria A10VSO osiąga następujące korzyści: – Szybka reakcja: reakcja na nacisk na poziomie milisekund, zapewniająca dokładność toczenia; – Precyzyjne sterowanie: dokładność ciśnienia ±1 bar gwarantująca jednakową grubość taśmy; – Wysoka niezawodność: duża odporność na zanieczyszczenia (niezawodna praca z olejem klasy NAS 9) i przydatność do środowisk metalurgicznych narażonych na zapylenie.

Układ hydrauliczny maszyn górniczych (A10VSO71/A10VSO100)

Układy hydrauliczne do wozów górniczych, ładowarek i platform do urabiania skał. Seria A10VSO posiada sterowanie oparte na DFLR, które zapewnia: – Wysoka moc wyjściowa: Pojedyncze pompy przekraczają 100 kW, spełniając wymagania ciężkiego sprzętu górniczego; – Ochrona zasilania: zapobiega przeciążeniu silnika lub silnika w trudnych warunkach górniczych; – Wysoka niezawodność: trwała konstrukcja z wydłużonymi okresami międzyobsługowymi, minimalizująca straty wynikające z przestojów operacyjnych.

5.4 Statki i inżynieria morska

Układ hydrauliczny maszyn pokładowych statków (A10VSO45/A10VSO71)

Maszyny kotwiczne, wciągarka i mechanizm otwierania/zamykania pokrywy włazu. Certyfikowany przez Chińskie Towarzystwo Klasyfikacyjne (CCS), spełniający wymagania dotyczące odporności na korozję i uderzenia w środowiskach morskich. Zdalna kontrola ciśnienia DRG umożliwia operatorom regulację ciśnienia w systemie bezpośrednio z mostka.

Układ hydrauliczny platformy morskiej (A10VSO100/A10VSO140)

Układy hydrauliczne do platform wiertniczych i platform produkcyjnych. Seria A10VSO integruje się z systemami automatyki platformy za pośrednictwem sterowania elektrohydraulicznego ED, umożliwiając zdalne monitorowanie i diagnostykę usterek.



---



Rozdział 6: Zalety łańcucha dostaw i zobowiązania serwisowe firmy Elephant Fluid Dynamics

6.1 Możliwość szybkiej dostawy

Wykorzystując kompleksowy chiński łańcuch przemysłu hydraulicznego i inteligentne bazy produkcyjne, Elephant Fluid Power stworzył wiodący w branży system dostaw:

• Modele standardowe (A10VSO18–A10VSO71): Modele standardowe są dostępne w magazynie i zostaną wysłane w ciągu 48–72 godzin od potwierdzenia zamówienia.

• Średnie i duże modele (A10VSO100–A10VSO140): Czas dostawy: 7–15 dni roboczych

• Duże modele (A10VSO180) i specjalne konfiguracje sterowania: Czas dostawy wynosi 15–25 dni roboczych.

• Reagowanie kryzysowe: Dostępna jest bezpośrednia usługa frachtu lotniczego z dostawą do głównych stref przemysłowych na całym świecie w ciągu 72–96 godzin.

• Masowe zamówienia OEM: Obsługuje miesięczne/kwartalne planowanie zapasów w celu zapewnienia ciągłości produkcji klienta

6.2 Analiza kosztów i korzyści

W porównaniu z oryginalnymi produktami firmy Bosch Rexroth, seria Elephant Fluid Power A10VSO zapewnia klientom znaczące korzyści ekonomiczne:

• Obniżone koszty zaopatrzenia: Bezpośrednie koszty zaopatrzenia zaoszczędzone o 60%–70%.

• Zgodność systemu: Tryby sterowania DG/DR/DFR/DFLR/ED/ER są w pełni kompatybilne z systemami Rexroth, eliminując potrzebę wymiany systemu i redukując koszty zakupu zespołów zaworów regulacyjnych o ponad 50%.

• Zoptymalizowane koszty akcesoriów: Wszystkie komponenty (blok cylindrów, tłok, rozdzielacz przepływu, tarcza krzywkowa, rdzeń zaworu sterującego, uszczelki) są dostępne w dużych ilościach po cenach wynoszących zaledwie 30% -40% oryginalnych cen fabrycznych.

• Optymalizacja kosztów zapasów: Obsługuje małe partie i częste zakupy w celu ograniczenia zamrożenia kapitału

• Minimalizacja strat związanych z przestojami: Możliwość szybkiej dostawy skraca przestoje sprzętu z tygodni do dni, a dzienne straty w przypadku sprzętu intensywnie produkcyjnego mogą sięgać dziesiątek tysięcy juanów.

6.3 Globalne wsparcie techniczne

Elephant Hydrodynamics stworzyła kompleksową sieć usług technicznych obejmującą główne regiony przemysłowe na całym świecie.

• Konsultacje techniczne: Zapewniają całodobową pomoc online w zakresie wyboru, analizę kompatybilności systemu i pomoc w diagnostyce usterek. Członkowie zespołu technicznego mają średnio ponad 15 lat doświadczenia i są biegli we wszystkich liniach produktów Rexroth.

• Rozwój niestandardowy: zapewnia rozwiązania dostosowane do specyficznych potrzeb klientów OEM.

– Precyzyjna regulacja wyporu (np. Vg_max = 75 cm3 zamiast standardowych 71 cm3)

– Uszczelki specjalne (FKM, HNBR, uszczelki niskotemperaturowe)

– Specjalne metody sterowania (np. niestandardowy zakres ciśnienia, niestandardowa krzywa sterowania)

– Powłoki specjalne (powłoki odporne na korozję morską, logo marki klienta)

• Zobowiązanie gwarancyjne: Standardowy okres gwarancji wynosi 12 miesięcy lub 2000 godzin pracy (w zależności od tego, co nastąpi wcześniej), z możliwością przedłużenia na żądanie do 36 miesięcy. W okresie gwarancyjnym wadliwe części wymieniane są bezpłatnie; Dożywotnia pomoc techniczna jest świadczona po wygaśnięciu gwarancji.



---



Rozdział 7: Wytyczne dotyczące wyboru i szczegółowe objaśnienie kodów zamówieniowych

7.1 Zasady kodowania modelu

Modele serii Elephant Fluid Dynamics A10VSO są zgodne z międzynarodowymi standardowymi konwencjami kodowania; przykład: A10VSO 71 DFR / 31R-VPA12N00.

Codcinek ody	Mznaczenie	Opcja Opis
A10VSO	Identyfikacja serii	Osiowa pompa tłokowa o zmiennym wydatku, membranowa, obwód otwarty
71	Dane techniczne/maksymalna pojemność skokowa	71 cm3/obr
DFR	metoda kontroli	DG = kontrola dwupunktowa; DR = kontrola ciśnienia; DRG = Zdalna kontrola ciśnienia; DFR = kontrola ciśnienia/przepływu (gdy XT jest otwarty); DFR1 = kontrola ciśnienia/przepływu (gdy XT jest zablokowany); DFLR = Sterowanie ciśnieniem/przepływem/mocą; ED = Elektrohydrauliczna kontrola ciśnienia (ujemna); ER = Elektrohydrauliczna kontrola ciśnienia (dodatnia).
31	numer seryjny	31 = seria 31 (standardowa); 32 = Seria 32 (wersja zoptymalizowana pod kątem dużej prędkości)
R	kierunek obrotu	R = zgodnie z ruchem wskazówek zegara (patrząc od końca wału); L = przeciwnie do ruchu wskazówek zegara
V	materiał uszczelniający	V = F × K_M (fluoroguma, standard); P = NBR (kauczuk nitrylowy, stosowany wyłącznie w mediach HFA/HFB/HFC)
P	Typ osi	P = płaski wał wpustowy (DIN 6885); S = wał wielowypustowy (DIN 5480); R = wał wielowypustowy (ANSI B92.1a, wysoki moment obrotowy).
A	Kołnierz instalacyjny	A = ISO 3019-2 (2 otwory); B = ISO 3019-2 (4 otwory)
12	port siłownika	12 = przyłącze olejowe z kołnierzem SAE, gwint metryczny, przeciwległe; 42 = Przyłącze olejowe z kołnierzem SAE, gwint UNC, przeciwległe z boku
NIE00	Napęd centralny	N00 = Brak napędu przez wałek; inne kody odpowiadają kołnierzom napędowym wału przelotowego i piastom o różnych specyfikacjach

7.2 Proces podejmowania decyzji o wyborze

Krok 1: Określ wymagania systemowe

-Obliczyć maksymalne zapotrzebowanie na przepływ w systemie: Q_max = Σ (maksymalne natężenie przepływu wszystkich siłowników) × współczynnik jednoczesności -Obliczyć maksymalne ciśnienie robocze systemu: p_max = maksymalne ciśnienie obciążenia + straty w rurociągu + margines bezpieczeństwa (zwykle 10%–15%) -Sprawdzić parametry silnika napędowego: moc znamionowa, prędkość znamionowa i maksymalny moment obrotowy

Krok 2: Wybierz specyfikacje pompy

W oparciu o maksymalny przepływ Q_max (l/min) systemu i prędkość jazdy n (obr./min): Vg_max = (Q_max × 1000 / n) × (1,05–1,10) cm³/obr. Zakres współczynników 1,05–1,10 uwzględnia straty objętościowe i tolerancje produkcyjne.

Wybierz model najbliższy i większy od wartości obliczonej ze standardowych specyfikacji.

Krok 3: Sprawdź dopasowanie mocy

Obliczona maksymalna moc wejściowa pompy: P_max = Q_max × p_max / (600 × η_t) (kW)

Weryfikacja: P_max ≤ Moc znamionowa silnika × 1,1 (współczynnik bezpieczeństwa). Jeżeli P_max przekracza moc znamionową silnika, należy wybrać większy silnik lub pompę o mniejszej pojemności skokowej.

Krok 4: Wybierz metodę kontroli

-Prosty system (wymaga jedynie ograniczenia ciśnienia) → Sterowanie ciśnieniem DR -Wymaga zdalnej regulacji ciśnienia → Zdalne sterowanie ciśnieniem DRG -Wymaga jednoczesnej kontroli ciśnienia i natężenia przepływu → Sterowanie ciśnieniem/przepływem DFR/DFR1 -Sprzęt wrażliwy na moc (aby zapobiec przeciążeniu silnika) → Sterowanie ciśnieniem/przepływem/mocą DFLR -System zautomatyzowany (wymaga sterowania sygnałem elektrycznym) → Elektrohydrauliczna kontrola ciśnienia ED/ER

Krok 5: Potwierdź warunki instalacji

Kierunek montażu: Zalecany jest poziomy montaż wału napędowego; w przypadku montażu pionowego (osiowo góra/dół) obowiązkowe jest dokładne napełnienie olejem i odpowietrzenie. Wymagania dotyczące absorpcji oleju: wysokość zasysania oleju ≤ 800 mm, średnica rury ssącej ≥ średnica wlotu pompy, dokładność filtra ssącego ≤ 100 μm. Obwód spustowy oleju: Podłączyć oddzielnie do zbiornika oleju, zapewniając ciśnienie w obudowie ≤ 0,5 bar. Lepkość oleju: Wybierz ISO VG22–VG68 w oparciu o temperaturę otoczenia; optymalny zakres lepkości roboczej: 16–36 mm²/s.



---



Rozdział 8: Konserwacja, diagnostyka usterek i zarządzanie żywotnością

8.1 Kluczowe punkty codziennej konserwacji

Zarządzanie olejem (najbardziej krytyczne)

Stopień czystości: Zalecane stopnie ISO 4406 18/16/13 (odpowiednik NAS 7); minimalne akceptowalne oceny to 20/18/15 (NAS 9). Zanieczyszczenie olejem jest główną przyczyną awarii serii A10VSO. Zarządzanie lepkością: Optymalny zakres lepkości roboczej wynosi 16–36 mm²/s. Wybór na podstawie temperatury otoczenia: – Środowisko o niskiej temperaturze (-20°C do +10°C): ISO VG22 lub VG32 – Temperatura otoczenia (+10°C do +40°C): ISO VG46 – Środowisko o wysokiej temperaturze (+40°C do +80°C): ISO VG68. Częstotliwość wymiany: Olej mineralny – co 2000 godzin pracy lub co rok; oleje ekologiczne – co 1000 godzin pracy lub co pół roku. Pobieranie próbek i badanie: Lepkość, liczbę kwasową, zawartość wilgoci i poziom zanieczyszczenia należy mierzyć co 500 godzin lub co kwartał.

Monitorowanie temperatury

-Normalna temperatura obudowy roboczej: 40°C–70°C -Maksymalna dopuszczalna temperatura: 80°C (krótkotrwały szczyt 90°C, czas trwania <10 minut) -Jeśli temperatura przekracza 80°C, należy sprawdzić: układ chłodzenia, ustawienie zaworu przelewowego, nieszczelności wewnętrzne i czy lepkość oleju nie jest zbyt niska

Monitorowanie stanu absorpcji oleju

-Ciśnienie bezwzględne na króćcu zasysania oleju: ≥0,8 bar (aby zapobiec kawitacji) -Wysokość zasysania oleju: ≤800 mm (w standardowych warunkach montażu) -Spadek ciśnienia na filtrze ssania oleju: ≤0,3 bar (przekroczenie tej wartości wymaga wymiany filtra)

8.2 Typowa diagnostyka usterek i rozwiązywanie problemów

Fzjawisko dorosłe	Możliwe przyczyny	Dmetoda jagnostyczna	Środki wykluczające
Niewystarczający przepływ wyjściowy	Zbyt niska lepkość oleju prowadzi do zwiększonego wycieku wewnętrznego (w wyniku zużycia płytki rozdzielacza/tłoka), niewystarczającej prędkości obrotowej napędu i zakleszczenia mechanizmu zmiennego przy Vg min.	Zmierz lepkość oleju, określ natężenie przepływu oleju powrotnego w obudowie (normalne <5% Q_in), sprawdź prędkość napędu i zweryfikuj zmienne przemieszczenie tłoka.	Wymień na olej o odpowiedniej lepkości, wymień płytkę/tłok dystrybutora, sprawdź silnik napędowy i wyczyść mechanizm zaworu zmiennego.
Niewystarczające ciśnienie wyjściowe	Ustawiono zbyt niskie ciśnienie, występuje wewnętrzny wyciek, mechanizm zmienny nie osiągnął Vg max lub zawór nadmiarowy jest uszkodzony.	Ustawić ciśnienie w układzie, zmierzyć natężenie przepływu powrotnego oleju w obudowie, sprawdzić położenie tłoka zmiennego i sprawdzić zawór nadmiarowy.	Zwiększ ustawienie ciśnienia, wymień uszczelki, wyreguluj mechanizm zmienny i napraw/wymień zawór nadmiarowy.
Zmienna reakcja jest powolna	Kontroluj zanieczyszczenie oleju (zakleszczenie rdzenia zaworu), niewystarczające ciśnienie oleju i zużycie zmiennych uszczelek tłoka	Monitoruj i kontroluj czystość oleju, ciśnienie oleju i wycieki tłoków zmiennych komponentów.	Wymień element filtra oleju sterującego, wyczyść zawór sterujący i wymień uszczelkę tłoka zmiennego.
Nienormalny hałas	Nieszczelność przewodu olejowego (kawitacja), olej zawierający gazy, uszkodzenie łożysk, zużycie płytki rozprowadzającej przepływ	Sprawdź szczelność rurociągu ssawnego oleju, zmierz zawartość gazu w oleju i przeprowadź analizę widma drgań.	Dokręcić przewody ssące oleju i układ wydechowy; wymienić łożyska i płytę rozdzielacza.
Wyciek oleju Shell	Zużycie uszczelniacza osi (najczęściej), nadmierne ciśnienie w obudowie (z powodu zatkania rury spustowej oleju), starzenie się uszczelek	Sprawdź przeciwciśnienie w przewodzie odprowadzającym olej (powinno wynosić <0,5 bara) i sprawdź stan uszczelnienia wału.	Wymień uszczelkę wału, oczyść rurę odprowadzającą olej i wymień elementy uszczelniające.
przegrzać	Trwałe przeciążenie (nadmierna różnica ciśnień), zanieczyszczenie oleju, niewystarczające chłodzenie, poważny wyciek wewnętrzny	Parametry testu: różnica ciśnień, stopień zanieczyszczenia oleju, wydajność chłodnicy i natężenie przepływu oleju powrotnego	Zmniejsz obciążenie, zmień model na większy, wymień olej, popraw chłodzenie lub wymień zużyte elementy.
Awaria układu sterowania zmiennym	Zablokowanie rdzenia zaworu sterującego, awaria elektromagnesu (ED/ER), blokada przewodu oleju sterującego (DRG)	Zmierz rezystancję elektromagnesu, monitoruj ciśnienie oleju i rozbierz, aby sprawdzić rdzeń zaworu.	Oczyścić lub wymienić zawór sterujący; wymienić elektromagnes; oczyścić przewód oleju sterującego.
kawitacja	Zbyt niskie ciśnienie ssania oleju, zbyt duża wysokość ssania oleju, zator w rurociągu ssania oleju lub zbyt duża lepkość oleju	Zmierz ciśnienie bezwzględne na króćcu ssącym oleju, określ wysokość zasysania oleju, sprawdź filtr ssania oleju i zmierz lepkość oleju.	Zmniejsz wysokość ssania oleju, wymień element filtra ssania oleju, użyj oleju o odpowiedniej lepkości i zwiększ średnicę rury ssącej oleju.

8.3 Konserwacja predykcyjna i zarządzanie życiem

Kluczowe parametry żywotności: -Para cierna tarcza rozdzielcza-cylinder: Normalna żywotność 12 000–15 000 godzin; żywotność zmniejszona o ponad 50%, gdy zanieczyszczenie olejem przekracza limity. Para cierna tłok-ślizg ślizgowy: Normalna żywotność 15 000–20 000 godzin; ściśle powiązany z czystością i lepkością oleju - Układ łożysk membranowych: Normalna żywotność 12 000–15 000 godzin; żywotność wydłużona dzięki konstrukcji z redukcją ciśnienia statycznego — uszczelnienie wału: normalna żywotność 8 000–12 000 godzin; ściśle powiązany z temperaturą obudowy i chropowatością powierzchni wału. Rdzeń zaworu sterującego: Normalny okres użytkowania 10 000–15 000 godzin; ściśle związane z kontrolą czystości oleju

Zalecenia dotyczące konserwacji zapobiegawczej: -Zainstaluj czujnik zanieczyszczenia oleju online (norma ISO 4406) w celu monitorowania w czasie rzeczywistym; - Mierzyć natężenie przepływu oleju powrotnego w obudowie co 2000 godzin i analizować trendy wycieków wewnętrznych; -Przeprowadzaj analizę widma drgań co 5000 godzin, aby wykryć przedwczesne zużycie łożysk; -Co kwartał sprawdzaj czystość oleju sterującego, aby zapobiec zakleszczaniu się rdzenia zaworu; -Prowadź dziennik konserwacji sprzętu, rejestrując wszystkie wymienione części i dane z testów oleju.



---



Rozdział 9: Wartość branżowa i znaczenie strategiczne serii Elephant Fluid Dynamics A10VSO

9.1 Ponowne zdefiniowanie kryteriów opłacalności dla pomp hydraulicznych

Tradycyjnie wysokowydajne pompy hydrauliczne o zmiennym wydatku były kojarzone z wygórowanymi kosztami. Jednakże firmie Elephant Hydraulics udało się obalić to przekonanie poprzez następujące inicjatywy strategiczne:

• Pionowo zintegrowany łańcuch produkcyjny: od odlewania, obróbki skrawaniem, obróbki cieplnej po montaż i testowanie, cały proces jest w pełni kontrolowany wewnętrznie, co zmniejsza koszty outsourcingu o ponad 30%.

• Zarządzanie produkcją w toku: Dzięki wdrożeniu Systemu Produkcyjnego Toyoty (TPS) cykl produkcyjny został skrócony o 40%, a zapasy produkcji w toku zmniejszono o 50%.

• Zalety zakupów na dużą skalę: Przy rocznej wielkości zakupów przekraczającej 100 000 sztuk, kluczowe surowce (stal łożyskowa, stopy miedzi, uszczelnienia) są nabywane centralnie, co skutkuje redukcją kosztów o 20%-30%.

• Inteligentna modernizacja produkcji: Inwestycje w centra obróbcze CNC, linie montażowe obsługiwane przez pracowników z 10-letnim doświadczeniem i zautomatyzowane systemy testujące, skutkujące trzykrotnym wzrostem produkcji na mieszkańca.

Kluczowy wynik: Seria A10VSO zapewnia wydajność odpowiadającą 95% wydajności oryginalnych produktów Rexroth za jedyne 25%-35% ich ceny, tworząc niespotykaną wartość dla klientów na całym świecie.

9.2 Wspieranie dywersyfikacji i odporności globalnych łańcuchów dostaw

W ostatnich latach światowy przemysł wytwórczy położył bezprecedensowy nacisk na odporność łańcucha dostaw. Seria Elephant Fluid Power A10VSO, jako wysokiej jakości hydrauliczne komponenty mocy produkowane w Chinach, zapewnia klientom w Europie, Ameryce Północnej, Azji Południowo-Wschodniej, na Bliskim Wschodzie, w Afryce i Ameryce Południowej niezawodną opcję „drugiego źródła”:

• Rynek europejski: Dostarcza komponenty OEM dla producentów przemysłowych urządzeń hydraulicznych w Niemczech, Włoszech, Francji, Holandii i innych krajach, z czasem dostawy wynoszącym 7–15 dni (w porównaniu z pierwotnymi 4–8 tygodniami firmy Rexroth).

• Rynek północnoamerykański: Za pośrednictwem naszego centrum serwisowego w Houston w Stanach Zjednoczonych świadczymy usługi szybkiego dostarczania części warsztatom hydraulicznym w Teksasie, Kalifornii i Illinois.

• Rynek Azji Południowo-Wschodniej: Centra serwisowe w Singapurze, Tajlandii i Indonezji obsługują model produkcji JIT przyjęty przez lokalnych producentów wtryskarek i sprzętu budowlanego.

• Rynek Bliskiego Wschodu/Afryki: Centra serwisowe w Dubaju i Johannesburgu wspierają potrzeby w zakresie konserwacji awaryjnej maszyn górniczych i sprzętu naftowego.

• Rynek Ameryki Południowej: Centrum serwisowe w São Paulo w Brazylii obsługuje lokalne zakupy maszyn rolniczych i leśnych.

9.3 Ciągłe innowacje technologiczne i plan rozwoju produktu

Elephant Fluid Power nadal inwestuje w unowocześnienie i rozwój serii A10VSO. Plan technologiczny na najbliższe trzy lata obejmuje:

Innowacje materiałowe: - Tłoki z powłoką ceramiczną: 3-krotny wzrost twardości, 5-krotny wzrost odporności na zużycie, docelowa żywotność 25 000 godzin. - Tarcze sterujące wzmocnione włóknem węglowym: redukcja masy o 40%, redukcja odkształceń termicznych o 60%, poprawiona stabilność w warunkach wysokiej temperatury. - Uszczelki nanokompozytowe: zmniejszenie współczynnika tarcia o 50%, 2-krotne wydłużenie żywotności uszczelnienia.

Inteligentna integracja: - Wbudowane czujniki ciśnienia/temperatury/przepływu: monitorowanie stanu pompy w czasie rzeczywistym, przesyłanie danych poprzez magistralę CAN. - Interfejs danych IoT: obsługuje zdalną transmisję danych 4G/5G w celu konserwacji predykcyjnej. - Cyfrowy system bliźniaczy: Tworzy cyfrowy model pompy w oparciu o dane operacyjne, ostrzegając z 30-dniowym wyprzedzeniem o potencjalnych usterkach.

Optymalizacja efektywności energetycznej: - Symulacja płynów CFD optymalizuje konstrukcję okna dystrybucyjnego: Zmniejsza straty spowodowane dystrybucją, docelowa całkowita wydajność przekraczająca 90%. - Sterowanie zmiennymi magnetoreologicznymi: Czas reakcji skrócony z 0,25 sekundy do 0,05 sekundy, co pozwala uzyskać dynamiczną reakcję na poziomie milisekund. System odzyskiwania energii: Odzyskuje energię kinetyczną podczas hamowania, zmniejszając całkowite zużycie energii przez system o 10% -15%. Kompatybilny ze środowiskiem: - W pełni kompatybilny z biodegradowalnymi mediami hydraulicznymi: HETG (na bazie oleju rzepakowego), HEES (na bazie estrów syntetycznych), HFD (na bazie wody i glikolu) - Technologia łożysk bezolejowych: badanie zastosowania łożysk powietrznych i łożysk lewitujących magnetycznie w pompach hydraulicznych w celu całkowitego wyeliminowania zanieczyszczenia olejem. - Lekka konstrukcja: dzięki optymalizacji topologii i zastosowaniu materiałów ze stopu aluminium ciężar pompy zmniejszono o 20% -30%, pomagając klientom osiągnąć cele neutralności pod względem emisji dwutlenku węgla.

---



Rozdział 10: Wnioski i zalecenia dotyczące zamówień

10.1 Kluczowe wnioski

Osiowe tłokowe pompy hydrauliczne o zmiennym wydatku serii Elephant Fluid Dynamics A10VSO (A10VSO18–A10VSO180) charakteryzują się następującymi zaletami:

1. Szeroki zakres specyfikacji: od 18 cm3 do 180 cm3, spełniający wszystkie wymagania dotyczące zastosowań, od urządzeń mikroprzemysłowych po wielkogabarytowe maszyny budowlane.

2. Wysoka kompatybilność z oryginalnymi produktami Bosch Rexroth: 100% fizycznej wymienności, ponad 95% równoważności wydajności i pełne odwzorowanie wszystkich metod sterowania.

3. Sprawdzona niezawodność: ponad 15 000 godzin ciągłej pracy, sprawność objętościowa 95% i sprawność całkowita przekraczająca 87%.

4. Wysoce konkurencyjne zalety łańcucha dostaw: oszczędność kosztów od 60% do 70%, szybka dostawa w ciągu 48 godzin do 25 dni oraz sieć serwisowa obejmująca sześć kontynentów na całym świecie.

5. Ciągła zdolność do innowacji technologicznych: jednoczesny postęp w czterech kluczowych obszarach – materiały, inteligencja, efektywność energetyczna i ochrona środowiska.

Stało się preferowaną alternatywą w światowym sektorze hydraulicznych przekładni napędowych. Niezależnie od tego, czy chodzi o zastosowania w produkcji oryginalnego sprzętu (OEM), czy o potrzeby konserwacji i wymiany na rynku wtórnym, czy to wrażliwe na koszty, przyjazne dla budżetu systemy, czy wysokiej klasy sprzęt wymagający najwyższej niezawodności, seria Elephant Fluid Power A10VSO zapewnia dostosowaną do potrzeb propozycję wartości.

10.2 Zalecenia dotyczące decyzji zakupowych

Dla producentów maszyn inżynieryjnych (OEM): – Rozpocznij od instalacji próbnych na małą skalę (5–10 jednostek), aby sprawdzić kompatybilność z istniejącymi systemami; – Skorzystaj z bezpłatnych usług doradztwa technicznego Elephant Hydraulics, aby zoptymalizować integrację systemu (pompa – silnik – zawór – rurociągi); – Podpisz roczne umowy ramowe w celu zablokowania cen i harmonogramów dostaw, zapewniając ciągłość produkcji; – Rozważ włączenie Elephant Hydraulics do strategii „podwójnego źródła dostaw” w celu ograniczenia ryzyka w łańcuchu dostaw.

Dla integratorów systemów hydraulicznych: -Oferuj serię Elephant Hydraulics A10VSO jako standardową opcję konfiguracji klientom końcowym; -Wykorzystanie możliwości szybkiej dostawy (wysyłki w ciągu 48 godzin) do obsługi zamówień awaryjnych i projektów konserwacyjnych; -Uczestnictwo w programach szkoleń technicznych Elephant Hydraulics (online/offline) w celu zwiększenia wiedzy zespołu; -Utrzymuj kompleksowe zapasy komponentów (bloki cylindrów, tłoki, płytki przepływowe, tarcze sterujące, rdzenie zaworów sterujących, uszczelki), aby poprawić efektywność reakcji konserwacyjnych.

Dla użytkowników końcowych (przemysł, górnictwo, budownictwo itp.): – Podczas większych remontów sprzętu należy rozważyć wymianę oryginalnych pomp Rexroth na serię A10VSO firmy Elephant Fluid Power, aby zmniejszyć koszty konserwacji o ponad 60%; – Zachowanie istniejącego systemu sterowania (zespoły zaworów DG/DR/DFR/DFLR/ED/ER) bez dodatkowych inwestycji; – Uzyskaj dostęp do lokalnego wsparcia technicznego za pośrednictwem globalnego centrum serwisowego Elephant Fluid Power; – Ustanawiaj dokumentację konserwacji sprzętu i wdrażaj konserwację predykcyjną, aby zmaksymalizować żywotność pompy.



---



Załącznik

Dodatek A: Pełna tabela referencyjna modeli dla serii A10VSO

Model	Maksymalne przemieszczenie (cm³)	Ciśnienie znamionowe (bar)	Szczytowe ciśnienie (bar)	Maksymalna prędkość przy Vgmax (rpm)	Maksymalna prędkość obrotowa @ Vg≈0 (rpm)	Maksymalne natężenie przepływu (L/min)	Maksymalna moc przy 280 barach (kW)	Wosiem (kg)	Specyfikacje kołnierza	Opcje końca osi	Cmetoda kontroli
A10VSO18	18.0	280	350	3300	3900	59,4	27,7	12	ISO 2-otworowe/4-otworowe	Klucz płaski/klucz spiralny	DG/DR/DRG/DFR/DFR1/DFLR/ED/ER
A10VSO28	28,0	280	350	3000	3600	84,0	39.2	15	ISO 2-otworowe/4-otworowe	Klucz płaski/klucz spiralny	DG/DR/DRG/DFR/DFR1/DFLR/ED/ER
A10VSO45	45,0	280	350	2700	3100	121,5	56,7	21	ISO 2-otworowe/4-otworowe	Klucz płaski/klucz spiralny	DG/DR/DRG/DFR/DFR1/DFLR/ED/ER
A10VSO63	63,0	280	350	2500	2900	157,5	73,5	28	ISO 2-otworowe/4-otworowe	Klucz płaski/klucz spiralny	DG/DR/DRG/DFR/DFR1/DFLR/ED/ER
A10VSO71	71,0	280	350	2200	2600	156,2	72,9	33	ISO 2-otworowe/4-otworowe	Klucz płaski/klucz spiralny	DG/DR/DRG/DFR/DFR1/DFLR/ED/ER
A10VSO100	100,0	280	350	2000	2400	200,0	93,3	45	ISO 2-otworowe/4-otworowe	Klucz płaski/klucz spiralny	DG/DR/DRG/DFR/DFR1/DFLR/ED/ER
A10VSO140	140,0	280	350	1800	2100	252,0	117,6	60	ISO 2-otworowe/4-otworowe	Klucz płaski/klucz spiralny	DG/DR/DRG/DFR/DFR1/DFLR/ED/ER
A10VSO180	180,0	280	350	1800	2100	324,0	151,2	78	Otwory ISO4	Klucz płaski/klucz spiralny	DG/DR/DRG/DFR/DFR1/DFLR/ED/ER

Dodatek B: Skrócona tabela referencyjna dotycząca wyboru metod kontroli

Cmetoda kontroli	Coda	Csygnał sterujący	Czakres sterowania	Rprędkość odpowiedzi	Obowiązujący model	Typowe zastosowanie
Kontrola dwupunktowa	DG	Przełącznik hydrauliczny (≥50 bar)	Vg maks./Vg min	szybko	18-180	Nożyce, giętarki
kontrola ciśnienia	DR	Wbudowany zawór mechaniczny	0-280 barów	Środek	18-180	Urządzenie mocujące, stanowisko testowe
Zdalna kontrola ciśnienia	DRG	Zewnętrzny zawór pilotowy	0-280 barów	Środek	18-180	Prasy wielostanowiskowe, linie produkcyjne
Kontrola ciśnienia/przepływu	DFR	Hydrauliczny + Mechaniczny (XT Otwarty)	Ciśnienie + natężenie przepływu	Środek	18-180	Wtryskarki, maszyny odlewnicze
Kontrola ciśnienia/przepływu	DFR1	Hydrauliczny + Mechaniczny (blokada XT)	Ciśnienie + natężenie przepływu	Środek	18-180	Czysty system z otwartą pętlą
Sterowanie ciśnieniem/przepływem/mocą	DFLR	Hydrauliczny + Mechaniczny	Ciśnienie + natężenie przepływu + moc	Środek	45-180	Żuraw, koparka
Elektrohydrauliczna kontrola ciśnienia (ujemna)	ED71	12 V prądu stałego	0-280 barów	szybko	18-180	Prasa hydrauliczna sterowana numerycznie, układ serwo
Elektrohydrauliczna kontrola ciśnienia (ujemna)	ED72	24 V prądu stałego	0-280 barów	szybko	18-180	Prasa hydrauliczna sterowana numerycznie, układ serwo
Elektrohydrauliczna kontrola ciśnienia (dodatnia)	ER71	12 V prądu stałego	0-280 barów	szybko	18-180	Hydroelektryczny system proporcjonalnej kontroli prędkości
Elektrohydrauliczna kontrola ciśnienia (dodatnia)	ER72	24 V prądu stałego	0-280 barów	szybko	18-180	Hydroelektryczny system proporcjonalnej kontroli prędkości

Załącznik: Referencje i standardy

6. Bosch Rexroth AG. „Pompa o zmiennym tłoku osiowym A10VSO seria 31, karta katalogowa RE 92711.” 2016.

7. Bosch Rexroth AG. „Pompa o zmiennym tłoku osiowym A10VSO seria 32, karta katalogowa RE 92714.” 2016.

8. ISO 3019-2:2001. „Moc płynu hydraulicznego - Wymiary i kod identyfikacyjny kołnierzy montażowych i końcówek wałów pomp wyporowych i silników”.

9. ISO 4409:2019. „Moc płynu hydraulicznego - Pompy wyporowe, silniki i przekładnie integralne - Metody badania i prezentacji podstawowych parametrów w stanie ustalonym.”

10. ISO 4406:2021. „Elektryka hydrauliczna – Płyny – Metoda kodowania stopnia zanieczyszczenia cząstkami stałymi.”

11. ISO 6162:2002. „Zasilanie płynu hydraulicznego — Połączenia kołnierzowe z dzielonymi lub jednoczęściowymi zaciskami kołnierzowymi i śrubami metrycznymi lub calowymi.”

12. DIN 51524. „Płyny pod ciśnieniem – Oleje hydrauliczne HL, HLP, HLPD.”

13. DIN 6885. „Mocowania typu napędowego bez działania stożkowego; Wpusty równoległe, rowki wpustowe, wzór głęboki.”

14. ANSI B92.1a. „Wypusty ewolwentowe i kontrola”.

15. Dynamika płynów słonia. „Podręcznik produktu pompy o zmiennym tłoku osiowym serii A10VSO”, wydanie 2026.

16. Chińskie Stowarzyszenie Przemysłu Uszczelnień Hydraulicznych i Pneumatycznych. „Raport o rozwoju technicznym branży pomp hydraulicznych o zmiennej charakterystyce”. 2025.

17. TUV Rheinland. „Raport z testu wydajności serii Elephant Fluid Power A10VSO.” 2025.



---



Prawa autorskie © 2026 Dynamika Płynów Słoni

Niniejszy dokument służy wyłącznie do celów komunikacji technicznej i odniesienia do wyboru. Konkretne parametry należy odnieść do najnowszej instrukcji produktu.





---



Dokument ten został opracowany przez Elephant Hydraulics, aby zapewnić światowemu przemysłowi hydraulicznemu wiarygodne, profesjonalne i wszechstronne referencje techniczne. Zależy nam na tym, aby stać się Twoim najbardziej zaufanym partnerem w dziedzinie hydrauliki dzięki innowacjom technologicznym i wyjątkowej obsłudze.

Słowa kluczowe: pompa hydrauliczna A10VSO, Elephant Fluid Power, alternatywa Rexroth A10VSO, zmienna osiowa pompa tłokowa, zmienna pompa tarczowa, bezstopniowa pompa hydrauliczna, pompa hydrauliczna z otwartą pętlą, pompa hydrauliczna wtryskarki, pompa hydrauliczna maszyn budowlanych, pompa hydrauliczna maszyny do odlewania ciśnieniowego, pompa hydrauliczna prasy hydraulicznej, metalurgiczna pompa hydrauliczna, pompa hydrauliczna maszyn górniczych, morska pompa hydrauliczna, wysokociśnieniowa pompa hydrauliczna (280 bar), pompa hydrauliczna OEM, producent pomp hydraulicznych, Eksport pomp hydraulicznych do Chin, szybka dostawa pomp hydraulicznych, opłacalność pomp hydraulicznych, A10VSO18, A10VSO28, A10VSO45, A10VSO63, A10VSO71, A10VSO100, A10VSO140, A10VSO180, dwupunktowe sterowanie DG, kontrola ciśnienia DR, zdalna kontrola ciśnienia DRG, kontrola ciśnienia i przepływu DFR, przepływ ciśnienia DFR1 sterowanie ciśnieniem, przepływem i mocą DFLR, elektrohydrauliczny regulator ciśnienia ED, elektrohydrauliczny regulator ciśnienia ER, dobór pompy hydraulicznej, konserwacja i wymiana pompy hydraulicznej, elementy pompy hydraulicznej, cylinder pompy hydraulicznej, tłok pompy hydraulicznej, płyta rozdzielacza pompy hydraulicznej, tarcza sterująca pompy hydraulicznej, rdzeń zaworu sterującego pompy hydraulicznej, uszczelnienia pompy hydraulicznej, diagnostyka usterek pompy hydraulicznej, konserwacja pompy hydraulicznej, konserwacja zapobiegawcza pomp hydraulicznych, zarządzanie żywotnością pompy hydraulicznej, optymalizacja wydajności pompy hydraulicznej, kontrola hałasu pompy hydraulicznej, zarządzanie temperaturą pompy hydraulicznej, olej pompy hydraulicznej czystość, przyjazne dla środowiska media hydrauliczne. Pompy hydrauliczne napędzane są wałami; konfiguracje obejmują połączenie szeregowe z pompami zębatymi lub pompami nurnikowymi; wyposażony w czujniki prędkości obrotowej; wspierane przez technologie IoT i cyfrowych bliźniaków; charakteryzujący się inteligentną konstrukcją i lekką konstrukcją; dążenie do celów neutralności węglowej; zintegrowane z łańcuchami dostaw jako wtórne źródła energii; oferowanie globalnego wsparcia serwisowego i pomocy technicznej; zapewnianie specjalistycznych programów szkoleniowych; wspieranie zindywidualizowanego rozwoju; zawierające zintegrowane zespoły zaworów; zaprojektowane z myślą o odporności na korozję morską, pracy w niskich temperaturach, warunkach wysokiej temperatury, środowiskach na dużych wysokościach, funkcjach przeciwwybuchowych, zgodności z ATEX; wspieranie zdalnego sterowania i automatyzacji; umożliwienie integracji elektrohydraulicznej; oferowanie systemów kontroli stałej mocy i odzyskiwania energii; wykorzystanie kontroli magnetoreologicznej i optymalizacji CFD; z powłokami ceramicznymi, materiałami z włókna węglowego, technologiami nanouszczelnień; kompatybilny z łożyskami powietrznymi i magnetycznymi; wspomaganie smarowania bezolejowego; ulegający biodegradacji; spełnienie standardów takich jak klasy HETG, HEES, HFD, HFB, HFC, ISO VG22, ISO VG32, ISO VG46, ISO VG68, NAS 7/9, specyfikacje ISO 4406/4409; posiadają certyfikaty TUV, CE, CCS i RoHS. Certyfikat ISO 9001 pompy hydraulicznej, odchudzona produkcja pomp hydraulicznych, inteligentna produkcja pomp hydraulicznych, zastosowanie systemu produkcyjnego Toyoty w pompach hydraulicznych, obróbka CNC pomp hydraulicznych, montaż pomp hydraulicznych wspomagany robotem, w pełni zautomatyzowane systemy testowania pomp hydraulicznych, pionowa integracja z łańcuchami dostaw pomp hydraulicznych, rozwiązania w zakresie zakupów masowych dla pomp hydraulicznych, strategie optymalizacji kosztów pomp hydraulicznych, terminy dostaw Zarządzanie pompami hydraulicznymi, Systemy kontroli zapasów dla pomp hydraulicznych, Metody produkcji pomp hydraulicznych na czas (JIT), Podwójne źródła łańcucha dostaw dla pomp hydraulicznych, Zwiększanie odporności łańcucha dostaw dla pomp hydraulicznych, Globalne strategie ekspansji dla pomp hydraulicznych, Lokalne rozwiązania produkcyjne dla pomp hydraulicznych, Sieci serwisowe dla pomp hydraulicznych, Infolinie pomocy technicznej dla pomp hydraulicznych, Internetowe narzędzia doboru pomp hydraulicznych, Biuletyny techniczne dotyczące Pompy hydrauliczne, Wytyczne dla liderów branży dotyczące pomp hydraulicznych, Strategie generowania ruchu Google dla pomp hydraulicznych, Optymalizacja SEO dla pomp hydraulicznych, Autorytatywne zasoby treści dotyczące pomp hydraulicznych, Artykuły z badań technicznych na temat pomp hydraulicznych, Cytaty akademickie na temat pomp hydraulicznych, Standardy branżowe dotyczące pomp hydraulicznych, Plany technologiczne dotyczące pomp hydraulicznych, Przyszłe trendy w pompach hydraulicznych, Innowacyjne materiały do pomp hydraulicznych, Technologie inteligentnych czujników dla Pompy hydrauliczne, systemy zdalnego monitorowania pomp hydraulicznych, rozwiązania w zakresie konserwacji predykcyjnej pomp hydraulicznych, techniki poprawy efektywności energetycznej pomp hydraulicznych, ekologiczne praktyki produkcyjne pomp hydraulicznych, podejścia do zrównoważonego rozwoju pomp hydraulicznych, ocena śladu węglowego pomp hydraulicznych, zastosowania gospodarki o obiegu zamkniętym w przypadku pomp hydraulicznych, rozwiązania w zakresie regeneracji pomp hydraulicznych, strategie rynku używanego dla pomp hydraulicznych, Usługi wynajmu pomp hydraulicznych, Opcje finansowania pomp hydraulicznych, Zarządzanie pełnym cyklem życia pomp hydraulicznych, Całkowity koszt posiadania (TCO), Zwrot z inwestycji (ROI), Analiza propozycji wartości dla pomp hydraulicznych, Strategie sukcesu klientów dla pomp hydraulicznych, Sieci współpracy partnerskiej dla pomp hydraulicznych, Rozwój ekosystemu przemysłowego dla pomp hydraulicznych, Inicjatywy sojuszy branżowych dla pomp hydraulicznych, Społeczności techniczne dla pomp hydraulicznych, Platformy wymiany wiedzy dla Pompy hydrauliczne Konstrukcja open source pompy hydraulicznej, standardowa formuła pompy hydraulicznej, układ patentów na pompę hydrauliczną, bariery techniczne pompy hydraulicznej, konkurencyjność rdzenia pompy hydraulicznej, strategia marki pomp hydraulicznych, pozycjonowanie na rynku pomp hydraulicznych, strategia konkurencji pomp hydraulicznych, różnicowanie pomp hydraulicznych, przywództwo pod względem kosztów pomp hydraulicznych, strategia skupienia się na pompach hydraulicznych, pompa hydrauliczna rynek błękitnego oceanu, pompa hydrauliczna wschodzący rynek, pompa hydrauliczna Pas i Droga, pompa hydrauliczna RCEP, pompa hydrauliczna China-Europe Railway Express, transgraniczny handel elektroniczny pompy hydraulicznej, pompa hydrauliczna platforma B2B, pompa hydrauliczna Alibaba, pompa hydrauliczna China Manufacturing Network, pompa hydrauliczna Global Sources, pompa hydrauliczna TradeKey, pompa hydrauliczna Made-in-China, pompa hydrauliczna EC21, pompa hydrauliczna Kompass, pompa hydrauliczna Europages, pompa hydrauliczna ThomasNet, pompa hydrauliczna IndustryNet, pompa hydrauliczna MFG, pompa hydrauliczna Xometry, pompa hydrauliczna Protolabs, pompa hydrauliczna druk 3D, produkcja dodatków do pomp hydraulicznych, cyfrowa produkcja pomp hydraulicznych, pompa hydrauliczna Przemysł 4.0, pompa hydrauliczna Smart Manufacturing 2025, pompa hydrauliczna China Manufacturing 2025, rozwój wysokiej jakości pompy hydraulicznej, pompa hydrauliczna specjalistyczna, wyrafinowana, unikalna i innowacyjna, pompa hydrauliczna Little Giant, pompa hydrauliczna Ukryty Mistrz, pompa hydrauliczna Single Champion, pompa hydrauliczna National Torch Program, pompa hydrauliczna High-Tech Enterprise, Centrum Technologiczne pomp hydraulicznych, pompa hydrauliczna Stacja Badawcza Podoktorska, współpraca przemysłowo-naukowo-badawcza pomp hydraulicznych, technologia pomp hydraulicznych Komercjalizacja technologii; udziały kapitałowe w technologii pomp hydraulicznych; operacja patentowa na pompy hydrauliczne; patenty wymagane standardowo na pompy hydrauliczne; uprawnienia techniczne na pompy hydrauliczne; autoryzacja marki dla pomp hydraulicznych; Produkcja OEM pomp hydraulicznych; Projekt ODM dla pomp hydraulicznych; Znakowanie OBM dla pomp hydraulicznych; produkcja pomp hydraulicznych pod marką własną; niezależny rozwój marki pomp hydraulicznych; internacjonalizacja pomp hydraulicznych; lokalizacja pomp hydraulicznych; integracja kulturowa w rozwoju pomp hydraulicznych; zarządzanie międzykulturowe pompami hydraulicznymi; globalne zespoły ds. rozwoju pomp hydraulicznych; strategia talentów dla pomp hydraulicznych; programy szkoleniowe dla pracowników w zakresie pomp hydraulicznych; certyfikat umiejętności w zakresie pomp hydraulicznych; etos rzemiosła w pompach hydraulicznych; kultura jakości pomp hydraulicznych; wydajność zerowych usterek w pompach hydraulicznych; Metodologia Six Sigma dla pomp hydraulicznych; Zastosowania Lean Six Sigma w pompach hydraulicznych; Kompleksowe zarządzanie jakością (TQM) dla pomp hydraulicznych; Certyfikat ISO/TS 16949 dla pomp hydraulicznych; Certyfikat IATF 16949 dla pomp hydraulicznych; zastosowania w przemyśle motoryzacyjnym do pomp hydraulicznych; zastosowania lotnicze do pomp hydraulicznych; standardy wojskowe dla pomp hydraulicznych; Normy GJB dotyczące pomp hydraulicznych; Normy MIL dotyczące pomp hydraulicznych; Normy NORSOK dotyczące pomp hydraulicznych; Normy API dla pomp hydraulicznych; Normy ASME dotyczące pomp hydraulicznych; Normy ASTM dotyczące pomp hydraulicznych; Normy SAE dla pomp hydraulicznych; Normy DIN dotyczące pomp hydraulicznych; Normy JIS dotyczące pomp hydraulicznych; Normy GB dotyczące pomp hydraulicznych; Normy JB dotyczące pomp hydraulicznych; krajobraz przemysłu pomp hydraulicznych; stowarzyszenia branży pomp hydraulicznych; towarzystwa zawodowe zajmujące się pompami hydraulicznymi; wystawy pomp hydraulicznych; PTC Asia dla pomp hydraulicznych; Wystawa Bauma pomp hydraulicznych; ConExpo dla pomp hydraulicznych; Agritechnica do pomp hydraulicznych; IMT do pomp hydraulicznych; EMO do pomp hydraulicznych. Pompy hydrauliczne na targach Hannover Messe, CIMT, BICES, CICEE; na Międzynarodowej Wystawie Maszyn Budowlanych Changsha; Wystawa BMW w Szanghaju; Międzynarodowa Wystawa Maszyn Budowlanych w Pekinie; Wystawa hydrauliczna w Kantonie; Wystawa przemysłowa w Shenzhen; Wystawa przemysłowa w Chengdu; Wystawa maszyn w Wuhan; Wystawa produkcyjna w Shenyang; Targi Przemysłowe w Dalian; Wystawa przemysłowa w Qingdao; Wystawa hydrauliczna w Ningbo; Wystawa maszyn Wenzhou; Wystawa zaworów Yuhuan; Wystawa maszyn w Taizhou; Wystawa sprzętu Yiwu; Wystawa sprzętu Yongkang; Wystawa maszyn Foshan; Wystawa pleśni Dongguan; Wystawa maszyn w Shenzhen; Pokazy lotnicze w Zhuhai; Targi Przemysłowe w Tianjin; Wystawa przemysłowa Chongqing; Wystawa przemysłowa w Xi'an; Wystawa przemysłowa w Lanzhou; Wystawa przemysłowa w Urumczi; Wystawa przemysłowa w Harbinie; Wystawa przemysłowa Changchun; Wystawa przemysłowa w Shenyang; Wystawa przemysłowa Dalian; Wystawa przemysłowa Shijiazhuang; Wystawa przemysłowa Taiyuan; Wystawa przemysłowa w Zhengzhou; Wystawa przemysłowa w Jinan; Wystawa przemysłowa w Qingdao; Wystawa przemysłowa Yantai; Wystawa przemysłowa Weifang; Wystawa przemysłowa Zibo; Wystawa przemysłowa Linyi; Wystawa przemysłowa w Xuzhou; Wystawa przemysłowa w Changzhou; Wystawa przemysłowa Wuxi; Wystawa przemysłowa w Suzhou; Wystawa przemysłowa w Nanjing; Wystawa przemysłowa w Hangzhou; Wystawa przemysłowa w Ningbo. Wystawy branży pomp hydraulicznych w Wenzhou, Jiaxing, Huzhou, Shaoxing, Jinhua, Yiwu, Taizhou, Quzhou, Lishui, Zhoushan, Hefei, Wuhu, Bengbu, Huainan, Ma 'anshan, Huaibei, Tongling, Anqing, Huangshan, Chuzhou, Fuyang, Suzhou, Lu 'an, Bozhou, Chizhou, Xuancheng, Fuzhou, Xiamen, Putian, Sanming, Quanzhou, Zhangzhou, Nanping, Longyan, Ningde, Nanchang, Jingdezhen, Pingxiang, Jiujiang, Xinyu, Yingtan, Ganzhou, Ji'an, Yichun, Fuzhou, Shangrao, Jinan, Qingdao i Zibo. Wystawy branży pomp hydraulicznych: Dongying, Yantai, Weifang, Jining, Tai'an, Weihai, Rizhao, Laiwu, Linyi, Dezhou, Liaocheng, Binzhou, Heze, Zhengzhou, Kaifeng, Luoyang, Pingdingshan, Anyang, Hebi, Xinxiang, Jiaozuo, Puyang, Xuchang, Luohe, Sanmenxia, Nanyang, Shangqiu, Xinyang, Zhoukou, Zhumadian, Wuhan, Huangshi, Shiyan, Yichang, Xiangyang, Ezhou, Jingmen, Xiaogan, Jingzhou, Huanggang, Xianning, Suizhou, Enshi, Changsha, Zhuzhou, Xiangtan, Hengyang, Shaoyang, Yueyang.Wystawy branży pomp hydraulicznych: wystawa przemysłowa Changde, Wystawa przemysłowa Zhangjiajie, wystawa przemysłowa Yiyang, wystawa przemysłowa w Chenzhou, wystawa przemysłowa Yongzhou, wystawa przemysłowa Huaihua, wystawa przemysłowa Loudi, wystawa przemysłowa Xiangxi, wystawa przemysłowa w Guangzhou, wystawa przemysłowa Shaoguan, wystawa przemysłowa w Shenzhen, wystawa przemysłowa Zhuhai, wystawa przemysłowa Shantou, wystawa przemysłowa Foshan, wystawa przemysłowa Jiangmen, wystawa przemysłowa Zhanjiang, wystawa przemysłowa Maoming, wystawa przemysłowa Zhaoqing, wystawa przemysłowa Huizhou Wystawa, wystawa przemysłowa Meizhou, wystawa przemysłowa Shanwei, wystawa przemysłowa Heyuan, wystawa przemysłowa Yangjiang, wystawa przemysłowa Qingyuan, wystawa przemysłowa Dongguan, wystawa przemysłowa Zhongshan, wystawa przemysłowa Chaozhou, wystawa przemysłowa Jieyang, wystawa przemysłowa Yunfu, wystawa przemysłowa Nanning, wystawa przemysłowa Liuzhou, wystawa przemysłowa Guilin, wystawa przemysłowa Wuzhou, wystawa przemysłowa Beihai, wystawa przemysłowa Fangchenggang, wystawa przemysłowa Qinzhou, Guigang Wystawa przemysłowa, wystawa przemysłowa Yulin, wystawa przemysłowa Baise, wystawa przemysłowa w Hezhou, wystawa przemysłowa Hechi, wystawa przemysłowa Laibin, wystawa przemysłowa Chongzuo, wystawa przemysłowa Haikou, wystawa przemysłowa Sanya, wystawa przemysłowa Sansha, wystawa przemysłowa Danzhou, wystawa przemysłowa Chengdu, wystawa przemysłowa Zigong i wystawa przemysłowa Panzhihua. Wystawy przemysłu pomp hydraulicznych: Wystawa przemysłowa Luzhou, Wystawa przemysłowa Deyang, Wystawa przemysłowa Mianyang, Wystawa przemysłowa Guangyuan, Wystawa przemysłowa Suining, Wystawa przemysłowa Neijiang, Wystawa przemysłowa Leshan, Wystawa przemysłowa Nanchong, Wystawa przemysłowa Meishan, Wystawa przemysłowa Yibin, Wystawa przemysłowa Guang, Wystawa przemysłowa Dazhou, Wystawa przemysłowa Ya, Wystawa przemysłowa Bazhong, Wystawa przemysłowa Ziyang, Wystawa przemysłowa Aba, Wystawa przemysłowa Ganzi, Wystawa przemysłowa Liangshan Wystawa, wystawa przemysłowa Guiyang, wystawa przemysłowa Liupanshui, wystawa przemysłowa Zunyi, wystawa przemysłowa Anshun, wystawa przemysłowa Bijie, wystawa przemysłowa Tongren, wystawa przemysłowa Qianxinan, wystawa przemysłowa Qiandongnan, wystawa przemysłowa Qiannan, wystawa przemysłowa Kunming, wystawa przemysłowa Qujing, wystawa przemysłowa Yuxi, wystawa przemysłowa Baoshan, wystawa przemysłowa Zhaotong, wystawa przemysłowa Lijiang, wystawa przemysłowa Pu'er, wystawa przemysłowa Lincang, wystawa przemysłowa Chuxiong Wystawa, wystawa przemysłowa w Honghe, wystawa przemysłowa Wenshan, wystawa przemysłowa Xishuangbanna, wystawa przemysłowa Dali, wystawa przemysłowa Dehong, wystawa przemysłowa Nujiang, wystawa przemysłowa Diqing, wystawa przemysłowa w Lhasa, wystawa przemysłowa Shigatse, wystawa przemysłowa Changdu, wystawa przemysłowa Nyingchi, wystawa przemysłowa Shannan, wystawa przemysłowa Nagqu i wystawa przemysłowa Ali. Wystawy pomp hydraulicznych: Wystawa przemysłowa Xi 'an, Wystawa przemysłowa Tongchuan, Wystawa przemysłowa Baoji, Wystawa przemysłowa Xianyang, Wystawa przemysłowa Weinan, Wystawa przemysłowa Yan', Wystawa przemysłowa Hanzhong, Wystawa przemysłowa Yulin, Wystawa przemysłowa Ankang, Wystawa przemysłowa Shangluo, Wystawa przemysłowa Lanzhou, Wystawa przemysłowa Jiayuguan, Wystawa przemysłowa Jinchang, Wystawa przemysłowa Baiyin, Wystawa przemysłowa Tianshui, Wystawa przemysłowa Wuwei, Wystawa przemysłowa Zhangye, Wystawa przemysłowa Pingliang, wystawa przemysłowa Jiuquan, wystawa przemysłowa Qingyang, wystawa przemysłowa Dingxi, wystawa przemysłowa Longnan, wystawa przemysłowa Linxia, wystawa przemysłowa Gannan, wystawa przemysłowa Xining, wystawa przemysłowa Haidong, wystawa przemysłowa Haibei, wystawa przemysłowa Huangnan, wystawa przemysłowa Hainan, wystawa przemysłowa Guoluo, wystawa przemysłowa Yushu, wystawa przemysłowa Haixi, wystawa przemysłowa Yinchuan, wystawa przemysłowa Shizuishan, wystawa przemysłowa Wuzhong, Wystawa przemysłowa Guyuan, wystawa przemysłowa Zhongwei, wystawa przemysłowa Urumqi, wystawa przemysłowa Karamay, wystawa przemysłowa Turpan, wystawa przemysłowa Hami, wystawa przemysłowa Changji, wystawa przemysłowa Botala, wystawa przemysłowa Bayingolin, wystawa przemysłowa Aksu, wystawa przemysłowa Kizilsu, wystawa przemysłowa Kashgar, wystawa przemysłowa Hotan i wystawa przemysłowa Ili. Wystawy przemysłowe pomp hydraulicznych: Tacheng, Altay, Shihezi, Alar, Tumushuk, Wujiaqu, Beitun, Tiemenguan, Shuanghe, Kekedala, Kunyu, Huyanghe, Xinxing, Taipei, Kaohsiung, Keelung, Taichung, Tainan, Hsinchu, Chiayi, Hongkong i Makau.
