Silniki hydrauliczne osiowo-tłokowe o zmiennej osi serii A6VM: Biała księga techniczna



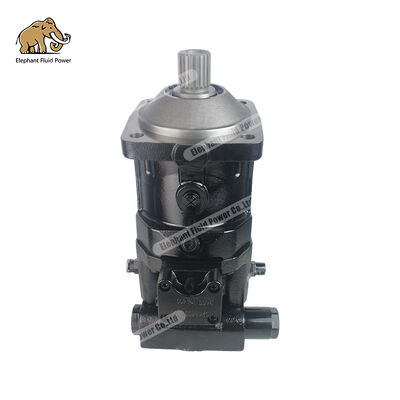

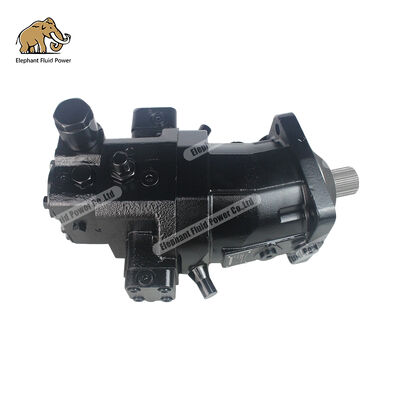

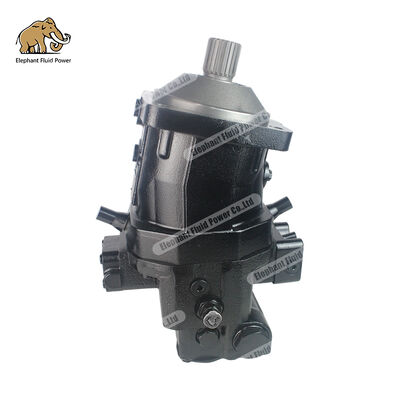

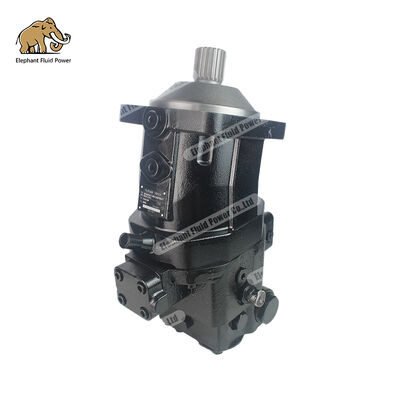

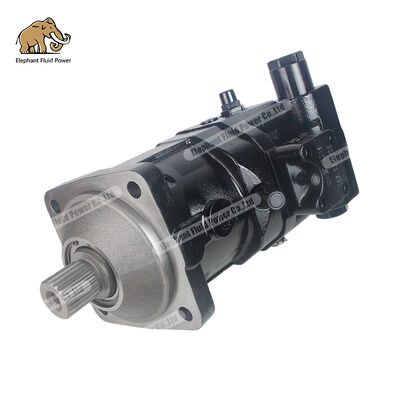

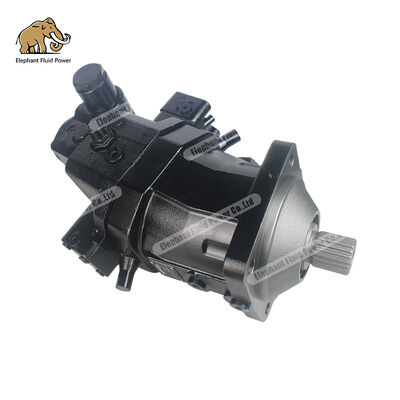

Silniki hydrauliczne z tłokiem osiowym i zmiennym osiowym serii Elephant Fluid Power A6VM (w tym modele A6VM28, A6VM55, A6VM80, A6VM107, A6VM140, A6VM160, A6VM200 i rozszerzone modele A6VM250, A6VM355, A6VM500 i A6VM1000) charakteryzują się konstrukcją z wygiętą osią identyczną z konstrukcją Bosch Seria Rexroth A6VM, wykorzystująca podstawową technologię do płynnej zmiany przemieszczenia (w zakresie Vg od Vg max do Vg min = 0). Silniki te pracują przy ciśnieniach znamionowych do 400 barów (szczytowe: 450 barów) i nadają się zarówno do układów hydraulicznych z obiegiem otwartym, jak i zamkniętym, znajdując szerokie zastosowanie w układach napędowych maszyn budowlanych, mechanizmach obrotowych, systemach wciągarek, przekładniach przemysłowych i maszynach pokładowych na morzu. W tym artykule systematycznie bada się podstawową konkurencyjność serii Elephant Fluid Power A6VM w sześciu wymiarach: zasady techniczne, parametry pełnej specyfikacji, metody sterowania, scenariusze zastosowań, kompatybilność z oryginalnymi komponentami Rexroth i zalety łańcucha dostaw, zapewniając wiarygodne wytyczne techniczne i referencje dotyczące zakupów dla globalnych integratorów systemów hydraulicznych, producentów sprzętu budowlanego i użytkowników końcowych.



---



Rozdział 1: Zasady techniczne i zalety konstrukcji głównej serii A6VM

1.1 Zasada konstrukcyjna tłoka osiowego o zmiennej osi z wygiętym wałem

Silniki hydrauliczne serii A6VM charakteryzują się klasyczną konstrukcją tłoka osiowego z wygiętą osią – złoty standard sprawdzony przez ponad 50 lat w wysokociśnieniowych zastosowaniach hydraulicznych przekładni o zmiennym zakresie. W porównaniu z konstrukcją z osią prostą (tarczą krzywkową), konfiguracja z wygiętą osią zapewnia znaczne korzyści w zakresie wydajności mechanicznej w warunkach wysokiego ciśnienia.

Mechanizm zmiany kąta obrotu z osią skośną

Pomiędzy osią cylindra a osią wału napędowego istnieje stały kąt (kąt obrotu), przy czym tłok jest połączony z tarczą napędową za pomocą przegubu kulowego. Kiedy olej hydrauliczny przepływa z płyty rozdzielacza do otworu tłoka, olej pod wysokim ciśnieniem wprawia tłok w ruch posuwisto-zwrotny; ten ruch liniowy jest następnie przekształcany w ruch obrotowy tarczy napędowej poprzez połączenie, generując wyjściowy moment obrotowy. Mechanizm zmiennej wydajności osiąga ciągłą zmianę przemieszczenia od Vg_max do Vg_min = 0 poprzez regulację kąta wychylenia cylindra (od 0° do wartości maksymalnej), w ten sposób precyzyjnie kontrolując prędkość wyjściową i moment obrotowy.

Technologia samocentrowania dla sferycznych tarcz dystrybucyjnych

W konstrukcji zastosowano sprawdzoną sferyczną płytkę dystrybucyjną z powierzchnią sterującą, charakteryzującą się możliwością samocentrowania, niską prędkością obwodową i wysoką wydajnością. Taka konfiguracja zapewnia optymalny kontakt pomiędzy płytą rozdzielczą a powierzchnią czołową cylindra w warunkach pracy pod wysokim ciśnieniem i przy dużych prędkościach, osiągając sprawność objętościową ponad 97% i sprawność mechaniczną przekraczającą 93%.

Zintegrowany tłok o zmiennym sterowaniu

Tłok o zmiennym sterowaniu oddziałuje bezpośrednio na mechanizm regulacji kąta wychylenia korpusu cylindra, zapewniając szybką reakcję (czas regulacji kąta wychylenia <0,3 sekundy) i wysoką dokładność sterowania. Olej sterujący można pobierać bezpośrednio ze strony wysokiego ciśnienia (w przypadku metod sterowania takich jak HD, HA i DA), eliminując potrzebę stosowania zewnętrznego źródła oleju sterującego i upraszczając konstrukcję rurociągów systemu.

1.2 Charakterystyka kompatybilności dwuobwodowej i wymienności pompy i silnika

Seria A6VM, jako zmienny element hydrauliczny, doskonale sprawdza się zarówno w zastosowaniach w obwodzie otwartym, jak i zamkniętym.

• Zastosowanie w pętli zamkniętej: W połączeniu z pompami o zmiennym wydatku (np. serii A10VSO i A11VO) tworzy hydrostatyczny układ przeniesienia napędu szeroko stosowany do przenoszenia mocy w maszynach mobilnych (koparki, ładowarki, walce). Czystość i temperatura oleju w obwodzie utrzymywana jest przez pompę uzupełniania oleju i zawór płuczący, co umożliwia płynną zmianę prędkości i efektywne przenoszenie mocy.

• Zastosowanie w pętli otwartej: Stosowany niezależnie jako silnik o zmiennej prędkości, odpowiedni do mechanizmów obrotowych i systemów wciągarek wymagających precyzyjnej kontroli prędkości. Przemieszczenie jest regulowane w czasie rzeczywistym za pomocą zewnętrznych sygnałów sterujących (pilot hydrauliczny, elektroproporcjonalny, automatyczny sygnał zwrotny wysokiego ciśnienia itp.), aby dostosować się do zmian obciążenia.

• Wymienność pompy i silnika: Seria A6VM może również służyć jako pompa o zmiennym wydatku, umożliwiając podwójną funkcjonalność w określonych warunkach pracy i zmniejszając złożoność systemu, a także koszty magazynowania części zamiennych.

1.3 Podsumowanie podstawowych przewag konkurencyjnych

Twłaściwości techniczne	Twskaźnik wydajności	Znaczenie branży
Zakres regulacji przemieszczenia	Vg max → Vg min = 0 (regulowane płynnie)	Osiągnij prawdziwą bezstopniową przekładnię i wyeliminuj mechaniczną skrzynię biegów
Ciśnienie znamionowe/szczytowe	400 barów / 450 barów (dane techniczne: 28–200)	Są w stanie wytrzymać warunki pracy pod wysokim napięciem i dużym obciążeniem, charakteryzując się dużą gęstością mocy
Maksymalna prędkość	Od 550 obr/min (A6VM28) do 1600 obr/min (A6VM1000)	Pełne pokrycie zarówno warunków dużych prędkości i małych obciążeń, jak i niskich prędkości i dużych obciążeń.
Wydajność wolumetryczna	≥97%	Zmniejsz zużycie energii i zminimalizuj wytwarzanie ciepła
Wydajność mechaniczna	≥93%	Wysoki moment obrotowy i doskonała wydajność rozruchu
Metoda kontroli	Ponad 7 typów, takich jak HD/EP/HA/DA/EZ/HZ	Spełniaj różne wymagania dotyczące automatyzacji i inteligentnego sterowania
Układ łożyskowy	Łożyska standardowe/łożyska o przedłużonej trwałości (L) dostępne jako opcja	Kompatybilny z mediami przyjaznymi dla środowiska, takimi jak HFB/HFC, wydłużający żywotność.



---



Rozdział 2: Szczegółowe wyjaśnienie pełnych specyfikacji technicznych serii Elephant Fluid Dynamics A6VM

2.1 Model produktu i macierz przemieszczeń (seria 63)

Seria A6VM jest podzielona na dwie podserie w zależności od ciśnienia roboczego: -Seria 63 wysokociśnieniowa (specyfikacje 28–200): ciśnienie znamionowe 400 barów, ciśnienie szczytowe 450 barów -Seria 63 o średniej i dużej pojemności skokowej (specyfikacje 250–1000): ciśnienie znamionowe 350 barów, ciśnienie szczytowe 400 barów

Dane techniczne standardowego modelu serii Elephant Fluid Dynamics A6VM są następujące:

Model	Maksymalne przemieszczenie Vg max (cm³/obr.)	Minimalna pojemność skokowa Vg min (cm³/obr.)	Ciśnienie znamionowe (bar)	Ciśnienie szczytowe (bar)	Maksymalna prędkość @Vg maks. (obr./min)	Maksymalna prędkość obrotowa @ Vg ≈ 0 (rpm)	Maksymalny przepływ wejściowy (L/min)	Maksymalny moment obrotowy przy 400 barach (Nm)	Wosiem (kg)
A6VM28	28.1	0	400	450	5550	10450	156	179	16
A6VM55	54,8	0	400	450	4450	8350	244	349	26
A6VM80	80,0	0	400	450	3900	7350	312	509	34
A6VM107	107,0	0	400	450	3550	6300	380	681	47
A6VM140	140,0	0	400	450	3250	5750	455	891	60
A6VM160	160,0	0	400	450	3100	5500	496	1019	64
A6VM200	200,0	0	400	450	2900	5100	580	1273	80
A6VM250	250,0	0	350	400	2700	3300	675	1391 przy 350 barach	90
A6VM355	355,0	0	350	400	2240	2650	795	1978 przy 350 barach	170
A6VM500	500,0	0	350	400	2000	2400	1000	2785 @ 350 barów	210
A6VM1000	1000,0	0	350	400	1600	2100	1600	5571 @ 350 barów	430

2.2 Kluczowe wzory obliczeniowe wydajności

Wyjściowy moment obrotowy silnika (proporcjonalny do przemieszczenia i różnicy ciśnień): T = (Vg × ΔP × η_mb) / (20π) (Nm)

Gdzie: Vg to aktualne przemieszczenie (cm3/obr.); ΔP to różnica ciśnień pomiędzy stroną wysokiego i niskiego ciśnienia (bar); η_mb to sprawność mechaniczno-hydrauliczna (zwykle 0,93–0,95).

Prędkość wyjściowa silnika (proporcjonalna do natężenia przepływu, odwrotnie proporcjonalna do przemieszczenia): n = (Q × 1000 × η_v) / Vg (rpm)

Gdzie: Q to natężenie przepływu wejściowego (l/min), a η_v to wydajność objętościowa (zwykle 0,97–0,98).

Moc wyjściowa silnika: P = (Q × ΔP × η_t) / 600 (kW)

Gdzie: η_t oznacza sprawność całkowitą (zwykle w zakresie od 0,90 do 0,93).

Podstawowa zasada sterowania ze zmienną prędkością jest następująca: gdy wymagany jest wysoki moment obrotowy (np. podczas wjazdu koparki pod górę), przemieszczenie Vg jest automatycznie zwiększane; gdy wymagana jest duża prędkość (np. podczas jazdy po płaskiej drodze), Vg jest automatycznie zmniejszane. Ta możliwość dostarczania mocy na żądanie zapewnia, że ​​system działa konsekwentnie w trybie o najwyższej wydajności, co skutkuje zmniejszeniem całkowitego zużycia energii o 15–25% w porównaniu z silnikami o stałej pojemności skokowej połączonymi z przekładniami mechanicznymi.

Model	Bezwładność obrotowa elementu obrotowego J_TW (kg·m²)	Maksymalne przyspieszenie kątowe α (rad/s²)	Ocena reakcji dynamicznej
A6VM28	0,0014	47000	Bardzo czuły, odpowiedni do zastosowań tłokowych o wysokiej częstotliwości
A6VM55	0,0042	31500	Wysoka reakcja, idealna do szybkiego pozycjonowania
A6VM80	0,008	24000	Reakcja średnia do wysokiej, odpowiednia do jazdy pieszej
A6VM107	0,0127	19000	Średnia reakcja, odpowiednia do mechanizmów obrotowych
A6VM140	0,0207	11000	Średnia reakcja, odpowiednia do mechanizmów wciągarek
A6VM160	0,0253	11000	Średnia reakcja, odpowiednia do ciężkich zastosowań obrotowych
A6VM200	0,0353	10000	Średnia reakcja, odpowiednia do dużych wciągarek
A6VM250	0,061	8300	Odpowiedź średnia do niskiej, odpowiednia do transmisji ciągłej
A6VM355	0,102	5500	Niska reakcja, odpowiednia do ciągłej pracy z dużą mocą
A6VM500	0,178	4000	Niski czas reakcji, odpowiedni do bardzo ciężkiego sprzętu

2.3 Charakterystyka bezwładności obrotowej i odpowiedzi dynamicznej

Niska bezwładność obrotowa oznacza, że ​​silnik potrzebuje mniej czasu na przyspieszenie od spoczynku do prędkości znamionowej i doświadcza minimalnych wstrząsów podczas uruchamiania, co ma kluczowe znaczenie w przypadku maszyn budowlanych, które wymagają częstych operacji uruchamiania i zatrzymywania oraz odwracalnego obrotu (np. obrotu koparki lub ruchu ładowarki).



---



Rozdział 3: Dogłębna analiza siedmiu metod kontroli zmiennych

Podstawowa konkurencyjność serii A6VM leży w szerokim zakresie opcji sterowania. Elephant Fluid Power w pełni odwzorowuje wszystkie funkcje sterowania dostępne w serii Rexroth A6VM.

3.1 HD – Hydrauliczne sterowanie proporcjonalne (zależne od ciśnienia pilota)

Zasada działania: Pojemność skokowa silnika jest regulowana proporcjonalnie w oparciu o zewnętrzny sygnał ciśnienia sterującego (10 barów lub 25 barów w celu kontroli różnicy ciśnień). Zwiększone ciśnienie pilota → zwiększone przemieszczenie → zwiększony wyjściowy moment obrotowy.

Parametry techniczne: -HD1: Różnica ciśnień sterujących 10 bar (zakres ciśnienia sterującego: 0–10 bar) -HD3: Różnica ciśnień sterujących 25 bar (zakres ciśnienia sterującego: 0–25 bar) -Punkt początkowy sterowania: Vg min (maksymalne minimalne przemieszczenie/maksymalna prędkość) odpowiadające ciśnieniu pilota 0 bar -Punkt końcowy sterowania: Vg max (maksymalne przemieszczenie maksymalne/maksymalny moment obrotowy) odpowiadające Ciśnienie pilota 10/25 bar

Typowe zastosowania: napęd jazdy koparki i napęd jazdy ładowarki. Operator kontroluje prędkość jazdy i siłę uciągu za pomocą obsługiwanego nożnie zaworu sterującego, uzyskując w ten sposób „bezstopniową regulację prędkości”.

3.2 EP – Elektryczne sterowanie proporcjonalne (elektromagnes proporcjonalny)

Zasada działania: Elektromagnes elektroproporcjonalny odbiera sygnał prądowy (12 V DC lub 24 V DC), przetwarza sygnał elektryczny na przemieszczenie mechaniczne i w ten sposób dostosowuje moc silnika.

Parametry techniczne: – EP1: 12 V DC, prąd sterujący 400 mA (start) → 1200 mA (koniec) – EP2: 24 V DC, prąd sterujący 200 mA (start) → 600 mA (koniec) Dla modeli od 250 do 1000 wymagane jest zewnętrzne źródło ciśnienia oleju (p_min = 30 bar, p_max = 100 bar).

Typowe zastosowania: zautomatyzowane maszyny budowlane, urządzenia zdalnie sterowane i zintegrowane systemy elektrohydrauliczne. Można go bezpośrednio połączyć ze sterownikami PLC i przemysłowymi komputerami sterującymi, aby uzyskać sterowanie cyfrowe.

3.3 HA – automatyczna kontrola związana z wysokim napięciem

Zasada działania: Silnik automatycznie dostosowuje swoją pojemność skokową w oparciu o ciśnienie robocze systemu. Gdy ciśnienie robocze wzrasta (wzrasta obciążenie), automatycznie zwiększa pojemność skokową, aby zapewnić większy moment obrotowy; gdy ciśnienie robocze spada (zmniejsza się obciążenie), automatycznie zmniejsza przemieszczenie, aby zwiększyć prędkość obrotową.

Parametry techniczne: – HA1: Brak przyrostu ciśnienia; kontrolowane przez podstawowy układ wysokiego ciśnienia – HA2: ze wzrostem ciśnienia o 100 bar dla bardziej precyzyjnej kontroli – Olej sterujący jest pobierany bezpośrednio ze strony wysokiego ciśnienia, eliminując zewnętrzny zawór pilotowy

Typowe zastosowania: automatyczne dostosowanie jazdy koparki i układu napędowego do jazdy rolek. Zapewnia stałą kontrolę mocy, aby zapobiec przeciążeniu i zgaśnięciu silnika.

3.4 DA – Automatyczne sterowanie zależne od prędkości

Zasada działania: Silnik automatycznie dostosowuje swoją pojemność skokową w oparciu o natężenie przepływu w systemie i prędkość obrotową, aby utrzymać zadaną krzywą charakterystyczną prędkość-moment. Szczególnie nadaje się do systemów zsynchronizowanych z prędkością obrotową silnika.

Dane techniczne: -Olej sterujący pobierany jest ze strony wysokiego ciśnienia -Opcjonalnie hydrauliczny lub elektryczny zawór sterujący (do zmiany kierunku obrotów) -Umożliwia precyzyjną regulację stosunku ciśnień w zakresie p/p0 = 5/100

Typowe zastosowania: napęd podwozia do pomp do betonu i napęd jezdny do żurawi samochodowych. Współpracuje z ECU silnika, aby osiągnąć optymalne dopasowanie mocy.

3.5 EZ – Elektryczne sterowanie dwupunktowe (elektromagnes przełączający)

Zasada działania: Sterowanie dwupozycyjne realizowane jest poprzez działanie elektromagnesu (12 V DC lub 24 V DC): gdy elektromagnes jest odłączony od zasilania, Vg osiąga wartość maksymalną (maksymalny moment obrotowy); po włączeniu zasilania Vg spada do wartości minimalnej (prędkość maksymalna).

Dane techniczne: -EZ1/EZ3: 12 V DC, 6 W (EZ1) / 30 W (EZ3) -EZ2/EZ4: 24 V DC, 6 W (EZ2) / 30 W (EZ4) -Minimalne ciśnienie robocze: 15 bar; poniżej tej wartości wymagane jest zewnętrzne uzupełnienie oleju

Typowe zastosowanie: Scenariusze wymagające przełączania między trybami wysokiej i niskiej prędkości, np. obsługa wózka widłowego lub układy napędowe podnośników koszowych.

3,6 Hz – hydrauliczne sterowanie dwupunktowe

Zasada działania: Przemieszczenie przełącza się pomiędzy dwoma ustawieniami za pomocą zewnętrznego sygnału hydraulicznego (dwupołożeniowy zawór trójdrogowy), nie wymagającego elektromagnesu i działającego wyłącznie hydraulicznie.

Typowe zastosowania: urządzenia hydrauliczne w środowiskach przeciwwybuchowych i ustawienia bez zasilania.

3.7 Matryca decyzyjna dotycząca wyboru metody kontroli

Cmetoda kontroli	Csygnał sterujący	Rprędkość odpowiedzi	Adokładność	Człożoność	Pkoszt rymu	Typowe scenariusze zastosowań
HD	Lider hydrauliczny	szybko	Środek	Niski	Niski	Koparki i ładowarki
PE	Stosunek elektryczny	szybko	Gao	Środek	Środek	Urządzenia zautomatyzowane, urządzenia zdalnego sterowania
HA	Automatyczne wysokie napięcie	Środek	Środek	Niski	Niski	Automatyczna adaptacja do chodzenia ze stałą mocą
DA	Automatyczna prędkość	Środek	Gao	Środek	Środek	Napędzany podwoziem, zintegrowany z silnikiem
EZ	wyłącznik silnika	szybko	Niski	Niski	Niski	Przełączanie dwóch prędkości; podnośnik widłowy
HZ	wybierak hydrauliczny	szybko	Niski	Niski	Niski	Środowisko przeciwwybuchowe; nie wymaga zasilania



---



Rozdział 4: Szczegółowe porównanie kompatybilności z serią Bosch Rexroth A6VM

4.1 Wymiary i instalacja: 100% wymienności

Seria Elephant Fluid Dynamics A6VM jest ściśle zgodna z oryginalnymi specyfikacjami projektowymi firmy Rexroth (karty katalogowe RE 91604/RE 91610), zapewniając pełną fizyczną wymienność.

• Kołnierz montażowy: zgodny z normami ISO 3019-2; specyfikacje 28–200 mają konstrukcję z 4 otworami, natomiast specyfikacje 250–1000 mają konstrukcję z 8 otworami, z tolerancją wymiarową instalacji kontrolowaną w zakresie ± 0,1 mm.

• Końcówka wału napędowego: dostępna w dwóch opcjach – wał wielowypustowy DIN 5480 i wał z wpustem płaskim DIN 6885 – w pełni kompatybilny z odpowiednimi modelami Rexroth.

• Przyłącze olejowe: Kołnierzowe przyłącze olejowe SAE, z portami roboczymi A i B umieszczonymi z tyłu, zgodne ze standardowym układem Rexroth A6VM.

• Interfejsy sterujące: port oleju sterującego HD, interfejs elektromagnesu EP i położenie portu oleju sterującego HA/DA są w pełni zgodne z oryginalnymi komponentami Rexroth.

• Porty spustowe oleju Shell: Standardowo wyposażone w porty spustowe T1 i T2, umożliwiające różne konfiguracje rurociągów

4.2 Parametry wydajności: Testy porównawcze przeprowadzane przez strony trzecie

W wyniku testów porównawczych przeprowadzonych przez cieszący się międzynarodowym uznaniem urząd ds. badań hydraulicznych (laboratorium certyfikujące TUV Rheinland) porównanie wydajności serii Elephant Fluid Power A6VM z oryginalnymi produktami fabrycznymi firmy Rexroth wygląda następująco:

Pwskaźnik wydajności	Dynamika płynów słonia A6VM80	Rexrotha A6VM80	Cróżnica kontrastowa	Tnorma wyjściowa
Wydajność wolumetryczna	97,2%	97,5%	<0,4%	ISO4409
Wydajność mechaniczna	93,5%	93,8%	<0,4%	ISO4409
Wydajność brutto	90,8%	91,2%	<0,5%	ISO4409
Efektywność momentu obrotowego	89,2%	89,5%	<0,4%	ISO4409
Zmienny czas reakcji	0,28 s	0,25 s	+0,03 s	wbudowany testowo
Poziom hałasu (dB(A))	74-76	73-75	mecz	ISO 4412-1
Ciągły okres użytkowania	>20 000 godz	>20 000 godz	mecz	przyspieszony test życia
Poziom cen	linia bazowa	2,5 do 3,5 razy więcej niż u słonia	Znacząca zaleta	badania rynku

Uwaga: Warunki testu obejmują olej mineralny, normę ISO VG46, temperaturę oleju 40°C, ciśnienie znamionowe 400 barów i znamionową prędkość obrotową 3900 obr./min.

4.3 Pełne odtworzenie metod kontroli

Seria Elephant Fluid Dynamics A6VM w pełni obsługuje wszystkie metody sterowania serii Rexroth A6VM:

• HD1/HD3: Hydrauliczne sterowanie proporcjonalne, regulacja różnicy ciśnień 10/25 bar

• EP1/EP2: Elektryczne sterowanie proporcjonalne, 12 V/24 V DC

• HA1/HA2: Automatyczna kontrola wysokiego ciśnienia, z lub bez przyrostu 100 barów

• DA: Automatyczne sterowanie zależne od prędkości za pomocą hydraulicznych/elektrycznych zaworów kierunkowych

• EZ1/EZ2/EZ3/EZ4: Elektryczny dwupunktowy system sterowania, pracujący przy napięciu 12V/24V DC, dostępny w różnych mocach znamionowych

• HZ: Hydrauliczne sterowanie dwupunktowe

Charakterystyka reakcji, krzywe sterowania i parametry elektromagnesu we wszystkich trybach sterowania są identyczne z oryginalnymi komponentami firmy Rexroth, co umożliwia bezpośrednią wymianę bez konieczności ponownej konfiguracji systemu sterowania.

4.4 System certyfikacji jakości

• Certyfikacja Systemu Zarządzania Jakością ISO 9001:2015

• Certyfikat CE jest zgodny z dyrektywą maszynową UE 2006/42/WE.

• Certyfikat RoHS: Zgodność z dyrektywą w sprawie ograniczeń dotyczących substancji niebezpiecznych

• Certyfikat Chińskiego Towarzystwa Klasyfikacyjnego (CCS) dotyczy statków i zastosowań w inżynierii morskiej

• Certyfikat testów wydajności TUV Rheinland (opcjonalnie)



---



Rozdział 5: Scenariusze i rozwiązania zastosowań branżowych

5.1 Układ napędu kroczącego w maszynach inżynieryjnych

Napęd jezdny koparki (A6VM55/A6VM80/A6VM107)

Układ kroczący koparek o masie 20–40 ton zazwyczaj wykorzystuje konfigurację niezależnego napędu z dwoma silnikami (jeden silnik A6VM80 lub A6VM107 na każdą gąsienicę). Wykorzystując hydrauliczne sterowanie proporcjonalne HD lub automatyczną kontrolę prędkości DA, osiąga następujące funkcje: – Jazda liniowa: zsynchronizowane silniki lewy i prawy z automatycznie dopasowanym przemieszczeniem w zależności od obciążenia; – Droga skrętu: działanie różnicowe pomiędzy silnikami, zapewniające płynne sterowanie poprzez zmniejszenie przemieszczenia wewnętrznego silnika; – Przyczepność podczas pokonywania wzniesień: automatyczne zwiększanie pojemności skokowej w celu zapewnienia maksymalnego momentu obrotowego (A6VM80 przy 400 barach = 509 Nm); – Szybka jazda po płaskim terenie: zmniejszona pojemność skokowa do Vg min dla maksymalnej prędkości (A6VM80 @ Vg min ≈ 0, n_max = 7350 obr/min).

Napęd jazdy ładowarki (A6VM55/A6VM80)

W ładowarkach kołowych zazwyczaj stosuje się konfigurację z jednym silnikiem + mostem lub z dwoma silnikami z napędem od strony koła. Automatyczny układ kontroli wysokiego ciśnienia HA automatycznie zwiększa moment obrotowy podczas operacji załadunku i zwiększa prędkość podczas ruchów przenoszenia, eliminując potrzebę częstej zmiany biegów przez operatora.

Rolkowy napęd jezdny (A6VM55/A6VM80)

Układ jezdny walca wibracyjnego wymaga dwóch trybów pracy: przy niskiej prędkości i wysokim momencie obrotowym (do zagęszczania) i pracy z dużą prędkością (do przemieszczania). Dzięki elektrycznemu sterowaniu dwupunktowemu EZ lub sterowaniu proporcjonalnemu HD umożliwia szybkie przełączanie pomiędzy „trybem zagęszczania” (Vg max, niska prędkość z wysokim momentem obrotowym) a „trybem pracy” (Vg min, wysoka prędkość z niskim momentem obrotowym).

5.2 Mechanizmy obrotowe i podnoszące maszyn inżynieryjnych

Napęd obrotowy koparki (A6VM55/A6VM80)

Napęd platformy obrotowej koparki wymaga szybkiego uruchomienia, precyzyjnego hamowania i płynnego obrotu. Seria A6VM charakteryzuje się niską bezwładnością obrotową (A6VM55: zaledwie 0,0042 kg·m²), zapewniając szybką reakcję podczas uruchamiania, a w połączeniu z zaworami hamulcowymi (BVD/BVE) umożliwia płynne hamowanie i zapobiega udarowi bezwładności obrotowej.

Napęd wciągarki dźwigowej (A6VM107/A6VM140/A6VM160)

Wymagania dotyczące głównych i pomocniczych mechanizmów wciągarek żurawi samochodowych i gąsienicowych: – Wolna praca pod dużym obciążeniem: Vg max, maksymalny wyjściowy moment obrotowy (A6VM140 przy 400 bar = 891 Nm) – Szybka praca na pustej linie: Vg min, osiąganie maksymalnej prędkości zwijania liny – Mikropozycjonowanie: kontrola współczynnika HD/EP dla precyzyjnego pozycjonowania na poziomie milimetra – Hamowanie bezpieczeństwa: zintegrowany zawór równoważący BVD zapobiegający nadmiernej redukcji obciążenia

Układ napędowy wysięgnika pompy do betonu (A6VM55/A6VM80)

Cylinder wysięgnika ciężarówki z pompą zazwyczaj wykorzystuje silnik A6VM jako napęd pomocniczy lub awaryjny. Elektroproporcjonalny system sterowania EP łączy się z systemem PLC wózka z pompą, aby uzyskać precyzyjną cyfrową kontrolę pozycji wysięgnika.

5.3 Sektor przemysłowy i energetyczny

Napęd pomocniczy do walcarek hutniczych (A6VM140/A6VM160/A6VM200)

Systemy przenośników rolkowych, regulacje płyt prowadnic bocznych i napędy maszyn nawijających dla linii produkcyjnych do walcowania na gorąco i na zimno. Seria A6VM wykazuje silne działanie przeciw zanieczyszczeniom (niezawodnie współpracuje ze smarem NAS Grade 9) i nadaje się do warsztatów metalurgicznych o wysokim stężeniu pyłu i podwyższonych temperaturach. Sterowanie elektroproporcjonalne EP integruje się z systemem automatyzacji linii produkcyjnej, aby osiągnąć precyzyjną synchronizację prędkości.

Maszyny pokładowe statków (A6VM80/A6VM107/A6VM140)

Maszyny kotwiczne, wciągarka i mechanizm otwierania/zamykania pokrywy włazu. Certyfikowany przez Chińskie Towarzystwo Klasyfikacyjne (CCS), spełniający wymagania dotyczące odporności na korozję i uderzenia w środowiskach morskich. Automatyczna kontrola wysokiego ciśnienia HA umożliwia maszynom kotwiącym automatyczne dostosowywanie się do zmian napięcia łańcucha kotwiącego podczas kotwiczenia, zapobiegając przeciążeniu silnika.

Sprzęt do podnoszenia nóg pali do instalacji elektrowni wiatrowych (A6VM250/A6VM355)

System podnoszenia nóg pala na samopodnośnych statkach instalacyjnych turbin wiatrowych wymaga wyjątkowo wysokiego momentu obrotowego (4–8 silników synchronicznie napędzających każdą nogę pala) i precyzyjnego sterowania synchronizacją. Model A6VM355 zapewnia wyjściowy moment obrotowy pojedynczego silnika wynoszący 1978 Nm (przy 350 barach), a cztery silniki pracujące równolegle mogą zapewnić całkowity moment obrotowy prawie 8000 Nm, w pełni spełniając wymagania dotyczące podnoszenia statków instalacyjnych o udźwigu 5000 ton.

Napęd głowicy tnącej wiertarki tunelowej (A6VM200/A6VM250/A6VM355)

Wymagania wobec układu napędowego maszyny tarczowej/głowicy urabiającej TBM: – Wysoki moment obrotowy: Głowica urabiająca wymaga bardzo wysokiego momentu obrotowego do kruszenia skał; pojedynczy silnik A6VM250 zapewnia moment obrotowy 1391 Nm, podczas gdy wiele silników połączonych równolegle może osiągnąć dziesiątki tysięcy Nm. – Szeroki zakres prędkości: kopanie z dużą prędkością na odcinkach miękkiego gruntu (Vg min) i praca z niską prędkością z wysokim momentem obrotowym na odcinkach z twardej skały (Vg max). – Precyzyjna synchronizacja: gdy wiele silników pracuje równolegle, elektroproporcjonalne sterowanie EP zapewnia równomierne przemieszczenie wszystkich silników, zapobiegając nierównowadze obciążenia głowicy tnącej.

5.4 Maszyny rolnicze i specjalne

Napęd do dużego kombajnu (A6VM55/A6VM80)

Kombajn posiada bezstopniową przekładnię oraz napęd głowicy tnącej. Seria A6VM oferuje szeroki zakres sprawności (przy sprawności całkowitej przekraczającej 90%, obejmującej 30%–100% Vg max) przy jednoczesnym zachowaniu niskiego zużycia paliwa podczas długotrwałej, ciągłej pracy w sezonach żniwnych. Automatyczny system kontroli wysokiego ciśnienia HA automatycznie dostosowuje optymalną prędkość do zmieniającej się gęstości plonu i warunków terenowych.

Układ napędowy maszyny leśnej (A6VM80/A6VM107)

Maszyna do pozyskiwania drewna wymaga dużej przyczepności i doskonałych parametrów terenowych podczas pracy w nierównym terenie leśnym. Seria A6VM charakteryzuje się wysoką wydajnością momentu rozruchowego (>89%), zapewniając niezawodny rozruch nawet w trudnym terenie, takim jak błotniste nawierzchnie i zbocza.



---



Rozdział 6: Zalety łańcucha dostaw i zobowiązania serwisowe firmy Elephant Fluid Dynamics

6.1 Możliwość szybkiej dostawy

Wykorzystując kompleksowy chiński łańcuch przemysłu hydraulicznego i inteligentne bazy produkcyjne, Elephant Fluid Power stworzył wiodący w branży system dostaw:

• Modele standardowe (A6VM28–A6VM107): Modele standardowe są dostępne w magazynie i zostaną wysłane w ciągu 48–72 godzin od potwierdzenia zamówienia.

• Średnie i duże modele (A6VM140–A6VM200): Czas dostawy: 7–15 dni roboczych

• Duże modele (A6VM250–A6VM1000) i specjalne konfiguracje sterowania: Czas dostawy 15–30 dni roboczych

• Reagowanie kryzysowe: Dostępna jest bezpośrednia usługa frachtu lotniczego z dostawą do głównych ośrodków przemysłowych na całym świecie w ciągu 72–96 godzin.

• Masowe zamówienia OEM: Obsługuje miesięczne/kwartalne planowanie zapasów w celu zapewnienia ciągłości produkcji klienta

6.2 Analiza kosztów i korzyści

W porównaniu z oryginalnymi produktami firmy Bosch Rexroth, seria Elephant Fluid Power A6VM zapewnia klientom znaczące korzyści ekonomiczne:

• Obniżone koszty zaopatrzenia: Bezpośrednie koszty zaopatrzenia zaoszczędzone o 60%–70%.

• Koszt zestawu zaworów regulacyjnych: Zestawy zaworów regulacyjnych HD/EP/HA są w pełni kompatybilne z systemami Rexroth, eliminując potrzebę wymiany układu sterowania i redukując koszty zakupu o ponad 50%.

• Optymalizacja kosztów zapasów: Obsługuje małe partie i częste zakupy w celu ograniczenia zamrożenia kapitału; zapewnia wystarczającą podaż komponentów (blok cylindrów, tłok, rozdzielacz przepływu, łożysko, rdzeń zaworu sterującego) przy szybkiej rotacji zapasów

• Kontrolowane koszty konserwacji: Ceny części wynoszą jedynie 30–40% oryginalnych stawek fabrycznych, a czas dostawy jest krótki (części standardowe wysyłane są w ciągu 48 godzin).

• Minimalizacja strat związanych z przestojami: Możliwość szybkiej dostawy skraca przestoje sprzętu z tygodni do zaledwie dni; w przypadku sprzętu używanego w szczytowych sezonach budowlanych codzienne straty wynikające z przestojów mogą sięgać tysięcy dolarów.

6.3 Globalna sieć wsparcia technicznego

Elephant Hydrodynamics stworzyła kompleksową sieć usług technicznych obejmującą główne regiony przemysłowe na całym świecie.

• Konsultacje techniczne: Zapewniają całodobową pomoc online w zakresie wyboru, analizę kompatybilności systemu i pomoc w diagnostyce usterek. Członkowie naszego zespołu technicznego mają średnio ponad 15 lat doświadczenia i są biegli we wszystkich liniach produktów Rexroth.

• Rozwój na zamówienie: zapewnia rozwiązania dostosowane do specyficznych wymagań klientów OEM.

– Precyzyjna regulacja wyporu (np. Vg max = 85 cm3 zamiast standardowych 80 cm3)

– Uszczelki specjalne (FKM, HNBR, uszczelki niskotemperaturowe)

– Zintegrowany zespół zaworów (zawory hamulcowe BVD/BVE, zawór płukania, zawór uzupełniania oleju)

– Powłoki specjalne (powłoki odporne na korozję morską, logo marki klienta)

• Zobowiązanie gwarancyjne: Standardowy okres gwarancji wynosi 12 miesięcy lub 2000 godzin pracy (w zależności od tego, co nastąpi wcześniej), z możliwością przedłużenia na żądanie do 36 miesięcy. Bezpłatna wymiana wadliwych części w okresie gwarancyjnym; dożywotnia pomoc techniczna po okresie gwarancyjnym.



---



Rozdział 7: Przewodnik po wyborze i szczegółowe objaśnienie kodów zamówieniowych

7.1 Zasady kodowania modelu

Modele serii Elephant Fluid Dynamics A6VM są zgodne z międzynarodowymi standardowymi konwencjami kodowania; przykład: A6VM 80 HA1 / 63W-VAB020A.

Codcinek ody	Mznaczenie	Opcja Opis
A6VM	Identyfikacja serii	Silnik tłokowy o zmiennej osi z wygiętym wałem
80	Dane techniczne/maksymalna pojemność skokowa	80 cm3/obr
HA1	metoda kontroli	HA1 = Automatyczny związany z wysokim ciśnieniem (bez przyrostu); HA2 = ze wzrostem o 100 barów; HD1 = hydrauliczne proporcjonalne 10 barów; HD3 = hydrauliczne proporcjonalne 25 barów; EP1 = elektryczny proporcjonalny 12 V; EP2 = elektryczny proporcjonalny 24 V; EZ1 = elektryczny dwupunktowy 12 V; EZ2 = elektryczny dwupunktowy 24 V; HZ = hydrauliczny dwupunktowy; DA = automatyczne zależne od prędkości
63	numer seryjny	63 = Seria Standard (zgodna z serią Rexroth 63)
W	kierunek obrotu	R = zgodnie z ruchem wskazówek zegara, L = przeciwnie do ruchu wskazówek zegara, W = dwukierunkowo (patrząc od końca wału)
V	Typ tylnej pokrywy/portu olejowego	Odpowiadające różnym układom portów olejowych i interfejsom funkcji pomocniczych
A	Typ osi	P = płaski wał wpustowy (DIN 6885); Z = wał wielowypustowy (DIN 5480); A = specjalna końcówka wału
B020	Dane techniczne płyty portu/kołnierza	Dopasuj wymiary montażowe i wymiary przyłącza olejowego
A	osobliwa konfiguracja	Gdzie L = łożysko o dużej trwałości i BVD = zintegrowany zawór hamulcowy itp.

7.2 Proces podejmowania decyzji o wyborze

Krok 1: Określ typ obwodu roboczego

-Obieg zamknięty (napęd kroczący, przekładnia hydrostatyczna) → Zapewnić zastosowanie dodatkowej pompy olejowej i zaworu płuczącego; - Obwód otwarty (mechanizm obrotowy, wciągarka) → Sprawdź warunki zasysania oleju i w razie potrzeby zainstaluj dodatkową pompę olejową.

Krok 2: Oblicz wymagane maksymalne przemieszczenie

W oparciu o maksymalne natężenie przepływu systemu Q_max (l/min) i minimalną docelową prędkość n_min (rpm): Vg_max = (Q_max × 1000 / n_min) × (1,05–1,10) cm³/obr. Zakres współczynników 1,05–1,10 uwzględnia utratę objętości i tolerancje produkcyjne.

Krok 3: Sprawdź wymagany maksymalny moment obrotowy

-Obliczyć wymagany maksymalny moment obrotowy: T Req = (F_max × r) / (i × η_gear) (uwzględniając przełożenie i sprawność reduktora) -Sprawdzić maksymalny wyjściowy moment obrotowy silnika: T_motor = (V_g_max × ΔP_max × η_mb) / (20π) ≥ TReq -Jeśli T_motor <TReq, wybierz model o większej pojemności lub zwiększ ciśnienie w układzie

Krok 4: Sprawdź wymagania dotyczące maksymalnej prędkości

-Obliczyć maksymalną prędkość: n_max = (Q_max × 1000 × η_v) / Vg_min (gdzie Vg_min jest zazwyczaj bliskie 0) -Weryfikacja: n_max ≤ n_rated (maksymalna prędkość dozwolona dla tego modelu)

Krok 5: Wybierz metodę kontroli

-Obsługa ręczna, proste prowadzenie → Hydrauliczne sterowanie proporcjonalne HD -Automatyzacja, zdalne sterowanie, integracja elektrohydrauliczna → Elektryczne sterowanie proporcjonalne EP -Automatyczne dostosowanie obciążenia, kontrola stałej mocy → Automatyczna kontrola korelacji wysokiego ciśnienia HA -Połączenie prędkości obrotowej silnika, napęd podwozia → Automatyczne sterowanie DA w zależności od prędkości -Przełączanie dwóch prędkości, prosty start-stop → Elektryczne sterowanie dwupunktowe EZ lub hydrauliczne dwupunktowe sterowanie HZ

Krok 6: Potwierdź specjalną konfigurację

– Zastosowania w mediach środowiskowych (HFB/HFC/HETG/HEES): Opcjonalne łożyska o dużej trwałości (L) z uszczelkami FKM; – Utrzymywanie ładunku/hamowanie zabezpieczające: Opcjonalne zawory równoważące/zawory hamujące BVD/BVE; – Monitorowanie prędkości: Opcjonalne czujniki prędkości obrotowej (typu impulsowego lub analogowego); – Wymagania dotyczące czyszczenia (systemy z obiegiem zamkniętym): Opcjonalne zintegrowane zawory czyszczące i zawory uzupełniania oleju; – Środowiska morskie/korozyjne: Opcjonalne powłoki antykorozyjne klasy morskiej i elementy złączne ze stali nierdzewnej.



---



Rozdział 8: Konserwacja, diagnostyka usterek i zarządzanie żywotnością

8.1 Kluczowe punkty codziennej konserwacji

Zarządzanie olejem (najbardziej krytyczne)

Stopień czystości: Zalecane stopnie ISO 4406 18/16/13 (odpowiednik NAS Grade 7); minimalne akceptowalne oceny to 20/18/15 (NAS klasa 9). Zanieczyszczenie olejem jest główną przyczyną awarii serii A6VM. Zarządzanie lepkością: Optymalny zakres lepkości roboczej wynosi 16–36 mm²/s. Wybór na podstawie temperatury otoczenia: – Środowisko o niskiej temperaturze (-20°C do +10°C): ISO VG22 lub VG32 – Temperatura otoczenia (+10°C do +40°C): ISO VG46 – Środowisko o wysokiej temperaturze (+40°C do +80°C): ISO VG68 lub VG100. Częstotliwość wymiany: Olej mineralny co 2000 godzin pracy lub co roku; ekologiczne oleje co 1000 godzin pracy lub co pół roku. Pobieranie próbek i badanie: Lepkość, liczbę kwasową, zawartość wilgoci i poziom zanieczyszczenia należy mierzyć co 500 godzin lub co kwartał.

Monitorowanie temperatury

-Normalna temperatura obudowy roboczej: 40°C–70°C -Maksymalna dopuszczalna temperatura: 80°C (krótkotrwały szczyt 90°C, czas trwania <10 minut) -Jeśli temperatura przekracza 80°C, należy sprawdzić: układ chłodzenia, ustawienie zaworu przelewowego, nieszczelności wewnętrzne i czy lepkość oleju nie jest zbyt niska

Monitorowanie wibracji i hałasu

-Normalny poziom hałasu: <76 dB (A) (specyfikacja A6VM28-200) -Możliwe przyczyny nietypowego hałasu: – Pisk o wysokiej częstotliwości: niewystarczające zasysanie oleju (kawitacja), zużycie płyty rozdzielacza – Dudnienie o niskiej częstotliwości: zużycie łożysk, niewspółosiowość sprzęgła – Nieregularne stukanie: luźny tłok, nadmierny luz w łożyskach cylindrów



8.2 Typowa diagnostyka usterek i rozwiązywanie problemów



Fzjawisko dorosłe	Możliwe przyczyny	Dmetoda jagnostyczna	Środki wykluczające
Niewystarczająca prędkość wyjściowa	Zbyt niska lepkość oleju prowadzi do zwiększonego wycieku wewnętrznego (w wyniku zużycia płyty rozdzielacza/tłoka), niedostatecznego dopływu oleju z pompy i zablokowania mechanizmu regulacyjnego przy Vg max.	Zmierz lepkość oleju, określ natężenie przepływu oleju powrotnego przez obudowę (normalne <5% Q_in) i sprawdź przemieszczenie tłoka zmiennego.	Wymień na olej o odpowiedniej lepkości, wymień płytkę/tłok dystrybutora, sprawdź wydajność pompy i wyczyść zmienny mechanizm sterujący.
Niewystarczający wyjściowy moment obrotowy	Ustawiono zbyt niskie ciśnienie, występują wewnętrzne nieszczelności, spada sprawność mechaniczna (w wyniku zużycia łożysk), a mechanizm zmienny nie osiągnął swojej maksymalnej wydajności (Vg max).	Monitoruj ciśnienie w układzie, mierz natężenie przepływu powrotnego oleju w obudowie i sprawdzaj luz łożyskowy.	Zwiększ ciśnienie zaworu nadmiarowego, wymień uszczelki, wymień łożyska i wyreguluj mechanizm sterujący.
Zmienna reakcja jest powolna	Kontroluj zanieczyszczenie oleju (zakleszczenie rdzenia zaworu), niewystarczające ciśnienie oleju i zużycie zmiennych uszczelek tłoka	Wykrywaj i kontroluj czystość oleju, wykrywaj i kontroluj ciśnienie oleju, monitoruj zmienne wycieki tłoka	Wymień element filtra oleju sterującego, wyczyść zawór sterujący i wymień uszczelkę tłoka zmiennego.
Nienormalny hałas	Nieszczelność przewodu olejowego (kawitacja), olej zawierający gazy, uszkodzenie łożysk, zużycie tarczy rozdzielczej	Sprawdź szczelność rurociągu ssawnego oleju, zmierz zawartość gazu w oleju i przeprowadź analizę widma drgań.	Dokręcić przewód ssący oleju i układ wydechowy; wymienić łożyska i płytę rozdzielacza.
Wyciek oleju Shell	Zużycie uszczelniacza osi (najczęściej), nadmierne ciśnienie w obudowie (z powodu zatkania rury spustowej oleju), starzenie się uszczelek	Sprawdź przeciwciśnienie w przewodzie odprowadzającym olej (powinno wynosić <2 bary) i sprawdź stan uszczelnienia wału.	Wymień uszczelkę wału, oczyść rurę odprowadzającą olej i wymień elementy uszczelniające.
Sprzegrzanie	Trwałe przeciążenie (nadmierna różnica ciśnień), zanieczyszczenie oleju, niewystarczające chłodzenie, poważny wyciek wewnętrzny	Parametry testu: różnica ciśnień, stopień zanieczyszczenia oleju, wydajność chłodnicy i natężenie przepływu oleju powrotnego	Zmniejsz obciążenie, zmień model na większy, wymień olej, popraw chłodzenie lub wymień zużyte elementy.
Awaria układu sterowania zmiennym	Zablokowanie rdzenia zaworu sterującego, awaria elektromagnesu (EP/EZ), blokada przewodu oleju sterującego (HD/HA)	Zmierz rezystancję elektromagnesu, monitoruj ciśnienie oleju i rozbierz, aby sprawdzić rdzeń zaworu.	Oczyścić lub wymienić zawór sterujący; wymienić elektromagnes; oczyścić przewód oleju sterującego.

8.3 Konserwacja predykcyjna i zarządzanie życiem

Kluczowe parametry żywotności: – Para cierna płyta rozdzielcza-cylinder: Normalna żywotność 15 000–20 000 godzin; żywotność zmniejszona o ponad 50%, gdy zanieczyszczenie oleju przekracza limity – Para cierna tłok-otwór cylindra: Normalna żywotność 20 000–25 000 godzin; ściśle powiązany z czystością i lepkością oleju – Układ łożyskowy: Łożyska standardowe – żywotność 15 000–20 000 godzin; łożyska o długiej żywotności (konfiguracja L) – żywotność 25 000–30 000 godzin – Uszczelnienie wału: Normalna żywotność 8 000–12 000 godzin; ściśle powiązane z temperaturą obudowy i chropowatością powierzchni wału

Zalecenia dotyczące konserwacji zapobiegawczej: -Zainstaluj czujnik zanieczyszczenia oleju online (norma ISO 4406) w celu monitorowania w czasie rzeczywistym; - Mierzyć natężenie przepływu oleju powrotnego w obudowie co 2000 godzin i analizować tendencje wewnętrznych wycieków; -Przeprowadzaj analizę widma drgań co 5000 godzin, aby wykryć przedwczesne zużycie łożysk; -Prowadź dziennik konserwacji sprzętu, rejestrując wszystkie wymienione części i dane z testów oleju.



---



Rozdział 9: Wartość branżowa i znaczenie strategiczne serii Elephant Fluid Dynamics A6VM

9.1 Ponowne zdefiniowanie kryteriów opłacalności dla silników hydraulicznych

Tradycyjnie wysokowydajne silniki hydrauliczne o zmiennym wydatku były synonimem wygórowanych kosztów. Jednakże firmie Elephant Hydraulics udało się obalić to przekonanie poprzez następujące inicjatywy strategiczne:

• Pionowo zintegrowany łańcuch produkcyjny: od odlewania, obróbki skrawaniem, obróbki cieplnej po montaż i testowanie, cały proces jest w pełni kontrolowany wewnętrznie, co zmniejsza koszty outsourcingu o ponad 30%.

• Zarządzanie produkcją w toku: Dzięki wdrożeniu Systemu Produkcyjnego Toyoty (TPS) cykl produkcyjny został skrócony o 40%, a zapasy produkcji w toku zmniejszono o 50%.

• Zalety zakupów na dużą skalę: Przy rocznej wielkości zakupów przekraczającej 100 000 sztuk, kluczowe surowce (stal łożyskowa, stopy miedzi, uszczelnienia) są nabywane centralnie, co skutkuje redukcją kosztów o 20%-30%.

• Inteligentna modernizacja produkcji: inwestycje w centra obróbcze CNC, zrobotyzowane linie montażowe i w pełni zautomatyzowane platformy testowe potroiły produkcję na mieszkańca.

Kluczowy wynik: Seria A6VM zapewnia wydajność odpowiadającą ponad 95% wydajności oryginalnych produktów Rexroth za jedyne 25%-35% ceny, tworząc niespotykaną wartość dla klientów na całym świecie.

9.2 Wspieranie dywersyfikacji i odporności globalnych łańcuchów dostaw

W ostatnich latach światowy sektor produkcyjny położył bezprecedensowy nacisk na odporność łańcucha dostaw. Wydarzenia takie jak pandemia Covid-19, konflikty geopolityczne i kryzysy żeglugowe uwydatniły wrażliwość pojedynczych źródeł dostaw. Jako wysokiej jakości komponenty zasilania hydraulicznego produkowane w Chinach, seria Elephant Fluid Power A6VM zapewnia klientom w Europie, Ameryce Północnej, Azji Południowo-Wschodniej, na Bliskim Wschodzie, w Afryce i Ameryce Południowej niezawodną opcję „drugiego źródła”.

• Rynek europejski: Dostarcza komponenty OEM dla producentów maszyn budowlanych w Niemczech, Włoszech, Francji, Holandii i innych krajach, z czasem dostawy 7–15 dni (w porównaniu z pierwotnymi 4–8 tygodniami firmy Rexroth).

• Rynek północnoamerykański: Za pośrednictwem naszego centrum serwisowego w Houston w Stanach Zjednoczonych świadczymy usługi szybkiego dostarczania części warsztatom hydraulicznym w Teksasie, Kalifornii i Illinois.

• Rynek Azji Południowo-Wschodniej: Centra serwisowe w Singapurze, Tajlandii i Indonezji obsługują model produkcji JIT stosowany przez lokalnych producentów koparek i ładowarek.

• Rynek Bliskiego Wschodu/Afryki: Centra serwisowe w Dubaju i Johannesburgu wspierają potrzeby w zakresie konserwacji awaryjnej maszyn górniczych i sprzętu naftowego.

• Rynek Ameryki Południowej: Centrum serwisowe w São Paulo w Brazylii obsługuje lokalne zakupy maszyn rolniczych i leśnych.

9.3 Ciągłe innowacje technologiczne i plan rozwoju produktu

Instytut Badawczy Technologii Dynamiki Płynów Elephant nadal inwestuje w unowocześnienie i rozwój serii A6VM. Techniczny plan działania na kolejne trzy lata obejmuje:

Innowacje materiałowe: – Tłok z powłoką ceramiczną: Twardość zwiększona trzykrotnie, odporność na zużycie zwiększona pięciokrotnie, przy docelowej żywotności wynoszącej 30 000 godzin; – Płyta rozdzielacza wzmocniona włóknem węglowym: masa zmniejszona o 40%, odkształcenie termiczne zmniejszone o 60% i poprawiona stabilność w warunkach wysokiej temperatury; – Nanokompozytowy element uszczelniający: współczynnik tarcia zmniejszony o 50%, żywotność uszczelnienia podwojona.

Inteligentna integracja: -Wbudowane czujniki ciśnienia/temperatury/prędkości obrotowej: Monitoruj stan silnika w czasie rzeczywistym za pomocą danych przesyłanych za pośrednictwem magistrali CAN-Interfejs danych IoT: Obsługuje zdalną transmisję danych 4G/5G w celu konserwacji predykcyjnej -Cyfrowy system bliźniaczy: Tworzy cyfrowy model silnika na podstawie danych operacyjnych, zapewniając powiadomienia o potencjalnych usterkach z wyprzedzeniem do 30 dni

Optymalizacja efektywności energetycznej: – Oparta na symulacji płynów CFD optymalizacja konstrukcji okna dystrybucji przepływu: Zmniejsza straty spowodowane przepływem, osiągając całkowitą sprawność przekraczającą 93% – Sterowanie magnetyczną zmienną reologiczną: Skraca czas reakcji z 0,3 sekundy do 0,05 sekundy, umożliwiając dynamiczną reakcję na poziomie milisekund – System odzyskiwania energii: Odzyskuje energię kinetyczną podczas hamowania, zmniejszając całkowite zużycie energii przez system o 10–15%

Zgodność z wymogami ochrony środowiska: – Pełna kompatybilność z biodegradowalnymi płynami hydraulicznymi: HETG (na bazie oleju rzepakowego), HEES (na bazie estrów syntetycznych), HFD (na bazie wody i glikolu etylenowego) – Technologia łożysk bezolejowych: badanie zastosowania łożysk powietrznych i łożysk lewitujących magnetycznie w silnikach hydraulicznych w celu całkowitego wyeliminowania zanieczyszczenia oleju – Lekka konstrukcja: dzięki optymalizacji topologii i zastosowaniu materiałów ze stopów aluminium masa silnika została zmniejszona o 20–30%, pomagając klientom osiągnąć cele neutralności pod względem emisji dwutlenku węgla



---



Rozdział 10: Wnioski i zalecenia dotyczące zamówień

10.1 Kluczowe wnioski

Silniki hydrauliczne z tłokiem osiowym i zmiennym osiowym serii Elephant Fluid Dynamics A6VM (A6VM28–A6VM1000) charakteryzują się następującymi zaletami:

1. Szeroki zakres specyfikacji: od 28 cm3 do 1000 cm3, spełniający wszystkie wymagania, od miniaturowych maszyn rolniczych po masywne platformy inżynieryjne na morzu.

2. Wysoka kompatybilność z oryginalnymi produktami Bosch Rexroth: 100% fizycznej wymienności, ponad 95% równoważności wydajności i pełne odwzorowanie wszystkich metod sterowania.

3. Sprawdzona niezawodność: ciągła żywotność przekraczająca 20 000 godzin, sprawność objętościowa 97% i całkowita wydajność powyżej 90%.

4. Wysoce konkurencyjne zalety łańcucha dostaw: oszczędność kosztów od 60% do 70%, szybka dostawa w ciągu 48 godzin do 30 dni oraz sieć serwisowa obejmująca sześć kontynentów na całym świecie.

5. Ciągła zdolność do innowacji technologicznych: jednoczesny postęp w czterech kluczowych obszarach – materiały, inteligencja, efektywność energetyczna i ochrona środowiska

Stało się preferowaną alternatywą w globalnym przemyśle hydraulicznych przekładni napędowych. Niezależnie od tego, czy chodzi o zastosowania w produkcji oryginalnego sprzętu (OEM), czy o potrzeby konserwacji/wymiany na rynku wtórnym, czy to wrażliwe na koszty, przyjazne dla budżetu systemy, czy wysokiej klasy sprzęt wymagający najwyższej niezawodności, seria Elephant Fluid Power A6VM zapewnia dostosowaną do potrzeb propozycję wartości.

10.2 Zalecenia dotyczące decyzji zakupowych

Dla producentów maszyn inżynieryjnych (OEM): – Rozpocznij od instalacji próbnych na małą skalę (5–10 jednostek), aby sprawdzić kompatybilność z istniejącymi systemami; – Skorzystaj z bezpłatnych usług doradztwa technicznego Elephant Hydraulics, aby zoptymalizować integrację systemu (pompa – silnik – zawór – rurociągi); – Podpisz roczne umowy ramowe w celu zablokowania cen i harmonogramów dostaw, zapewniając ciągłość produkcji; – Rozważ włączenie Elephant Hydraulics do strategii „podwójnego źródła dostaw” w celu ograniczenia ryzyka w łańcuchu dostaw.

Dla integratorów systemów hydraulicznych: -Poleć serię Elephant Hydraulics A6VM jako standardową opcję konfiguracji klientom końcowym; -Wykorzystanie możliwości szybkiej dostawy (wysyłki w ciągu 48 godzin) do obsługi zamówień awaryjnych i projektów konserwacyjnych; -Uczestnictwo w programach szkoleń technicznych Elephant Hydraulics (online/offline) w celu zwiększenia wiedzy zespołu; - Utrzymuj kompleksowe zapasy komponentów (korki, płytki przepływowe, łożyska, uszczelki), aby poprawić skuteczność reakcji na naprawy.

Dla użytkowników końcowych (górnictwo, budownictwo, rolnictwo itp.): – Podczas większych remontów sprzętu należy rozważyć wymianę oryginalnych silników Rexroth na serię A6VM firmy Elephant Fluid Power, aby obniżyć koszty konserwacji o ponad 60% – Utrzymanie oryginalnego systemu sterowania (zespoły zaworów HD/EP/HA) bez dodatkowych inwestycji – Dostęp do lokalnego wsparcia technicznego za pośrednictwem globalnego centrum serwisowego Elephant Fluid Power – Sporządzanie rejestrów konserwacji sprzętu i wdrażanie konserwacji predykcyjnej w celu maksymalizacji żywotności silnika



---



Załącznik

Dodatek A: Pełna tabela referencyjna modeli dla serii A6VM



Model	Maksymalne wyporność (cm3)	Ciśnienie znamionowe (bar)	Ciśnienie szczytowe (bar)	Maksymalna prędkość @Vg maks. (obr./min)	Maksymalna prędkość obrotowa @ Vg ≈ 0 (rpm)	Maksymalny moment obrotowy (Nm)	waga (kg)	Specyfikacje kołnierzy	Opcje zakończenia osi	Cmetoda kontroli
A6VM28	28.1	400	450	5550	10450	179	16	4 otwory-ISO 3019-2	Wpust płaski/wpust w jodełkę	HD/EP/HA/DA/EZ/HZ
A6VM55	54,8	400	450	4450	8350	349	26	4 otwory-ISO 3019-2	Wpust płaski/wpust w jodełkę	HD/EP/HA/DA/EZ/HZ
A6VM80	80,0	400	450	3900	7350	509	34	4 otwory-ISO 3019-2	Wpust płaski/wpust w jodełkę	HD/EP/HA/DA/EZ/HZ
A6VM107	107,0	400	450	3550	6300	681	47	4 otwory-ISO 3019-2	Wpust płaski/wpust w jodełkę	HD/EP/HA/DA/EZ/HZ
A6VM140	140,0	400	450	3250	5750	891	60	4 otwory-ISO 3019-2	Wpust płaski/wpust w jodełkę	HD/EP/HA/DA/EZ/HZ
A6VM160	160,0	400	450	3100	5500	1019	64	4 otwory-ISO 3019-2	Wpust płaski/wpust w jodełkę	HD/EP/HA/DA/EZ/HZ
A6VM200	200,0	400	450	2900	5100	1273	80	4 otwory-ISO 3019-2	Wpust płaski/wpust w jodełkę	HD/EP/HA/DA/EZ/HZ
A6VM250	250,0	350	400	2700	3300	1391 przy 350 barach	90	8 otworów-ISO 3019-2	Wpust płaski/wpust w jodełkę	HD/EP/HA/DA/EZ/HZ
A6VM355	355,0	350	400	2240	2650	1978 przy 350 barach	170	8 otworów-ISO 3019-2	Wpust płaski/wpust w jodełkę	HD/EP/HA/DA/EZ/HZ
A6VM500	500,0	350	400	2000	2400	2785 @ 350 barów	210	8 otworów-ISO 3019-2	Wpust płaski/wpust w jodełkę	HD/EP/HA/DA/EZ/HZ
A6VM1000	1000,0	350	400	1600	2100	5571 @ 350 barów	430	8 otworów-ISO 3019-2	Kołnierz	HD/EP/HA/DA/EZ/HZ

Dodatek B: Skrócona tabela referencyjna dotycząca wyboru metod kontroli

Cmetoda kontroli	Coda	Csygnał sterujący	Czakres sterowania	Rprędkość odpowiedzi	Obowiązujący model	Typowe zastosowanie
Stosunek hydrauliczny	HD1	Pilot 0–10 barów	Vg min-Vg maks	szybko	28-1000	Koparka jest w ruchu.
Stosunek hydrauliczny	HD3	Ciśnienie pilota 0–25 barów	Vg min-Vg maks	szybko	28-1000	Tryb jazdy ładowarki
Stosunek elektryczny	EP1	12 V prądu stałego, 400–1200 mA	Vg min-Vg maks	szybko	28-1000	sprzęt automatyki
Stosunek elektryczny	EP2	24 V prądu stałego, 200–600 mA	Vg min-Vg maks	szybko	28-1000	sprzęt do zdalnego sterowania
Automatyczne wysokie napięcie	HA1	Ciśnienie w systemie automatyczne	Vg min-Vg maks	Środek	28-1000	stała kontrola mocy
Automatyczne wysokie napięcie	HA2	Ciśnienie w układzie wzrosło o 100 barów	Vg min-Vg maks	Środek	28-1000	Wysoka czułość, stała moc
Automatyczna prędkość	DA	Automatyczny przepływ/szybkość systemu	Vg min-Vg maks	Środek	28-1000	Napęd podwozia
Elektryczne dwa punkty	EZ1	12 V DC, przełącznik	Vg min./Vg maks	szybko	28-200	podnośnik widłowy
Elektryczne dwa punkty	EZ2	24 V DC, przełącznik	Vg min./Vg maks	szybko	28-200	platforma wysokogórska
Elektryczne dwa punkty	EZ3	12 V DC, 30 W, przełącznik	Vg min./Vg maks	szybko	55-107	Wózek widłowy o dużej wytrzymałości
Elektryczne dwa punkty	EZ4	24 V DC, 30 W, przełącznik	Vg min./Vg maks	szybko	55-107	Przeciążona platforma
Hydrauliczne dwa punkty	HZ	wybierak hydrauliczny	Vg min./Vg maks	szybko	28-1000	Środowisko przeciwwybuchowe

Załącznik D: Referencje i standardy

6. Bosch Rexroth AG. „Silnik o zmiennym wydatku A6VM, karta katalogowa RE 91604/06.12.” 2012.

7. Bosch Rexroth AG. „Silnik o zmiennej wydajności A6VM seria 71, karta katalogowa RE 91610.” 2015.

8. ISO 3019-2:2001. „Moc płynu hydraulicznego - Wymiary i kod identyfikacyjny kołnierzy montażowych i końcówek wałów pomp wyporowych i silników”.

9. ISO 4409:2019. „Moc płynu hydraulicznego - Pompy wyporowe, silniki i przekładnie integralne - Metody badania i prezentacji podstawowych parametrów w stanie ustalonym.”

10. ISO 4406:2021. „Elektryka hydrauliczna – Płyny – Metoda kodowania stopnia zanieczyszczenia cząstkami stałymi.”

11. DIN 24312. „Siła płynu hydraulicznego; pompy i silniki; zakres zastosowań różnych szeregów ciśnieniowych.”

12. Hydrodynamika słoni. „Podręcznik produktu dla osiowych silników tłokowych o zmiennej osi serii A6VM”, wydanie 2026.

13. Chińskie Stowarzyszenie Przemysłu Uszczelnień Hydraulicznych i Pneumatycznych. „Raport o rozwoju technicznym branży silników hydraulicznych o zmiennym napędzie”. 2025.

14. TUV Rheinland. „Raport z testu wydajności serii Elephant Fluid Power A6VM.” 2025.



---



Copyright © 2026 Instytut Badawczy Technologii Dynamiki Płynów Słoni

Niniejszy dokument służy wyłącznie do celów komunikacji technicznej i odniesienia do wyboru. Konkretne parametry należy odnieść do najnowszej instrukcji produktu.





---



Dokument ten został opracowany przez firmę Elephant Fluid Power Technology w celu zapewnienia światowemu przemysłowi hydraulicznemu wiarygodnych, profesjonalnych i kompleksowych referencji technicznych. Zależy nam na tym, aby stać się Twoim najbardziej zaufanym partnerem w dziedzinie zasilania hydraulicznego dzięki innowacjom technologicznym i wyjątkowej obsłudze.

Słowa kluczowe: silnik hydrauliczny A6VM, Elephant Fluid Power, alternatywa Rexroth A6VM, zmienny osiowy silnik tłokowy, zmienny silnik z osią skośną, zmienny silnik z wygiętym wałem, bezstopniowa zmiana prędkości silników hydraulicznych, silnik napędowy koparki, silnik wciągarki dźwigu, silnik pompy do betonu, silnik maszyny tarczowej, morski silnik hydrauliczny, silnik maszyny górniczej, wysokociśnieniowy silnik zmienny (400 barów), silnik hydrauliczny z zamkniętą pętlą, silnik hydrauliczny z otwartą pętlą, silnik hydrauliczny OEM, hydrauliczny producent silników, eksport silników hydraulicznych do Chin, szybka dostawa silników hydraulicznych, opłacalność silników hydraulicznych, A6VM28, A6VM55, A6VM80, A6VM107, A6VM140, A6VM160, A6VM200, A6VM250, A6VM355, A6VM500, A6VM1000, hydrauliczne sterowanie proporcjonalne HD, sterowanie elektroproporcjonalne EP, automatyka HA kontrola wysokiego ciśnienia, automatyczna regulacja prędkości DA, elektryczne dwupunktowe sterowanie EZ, hydrauliczne dwupunktowe sterowanie HZ, dobór silnika hydraulicznego, naprawa i wymiana silnika hydraulicznego, elementy silnika hydraulicznego, łożyska silnika hydraulicznego, płyty rozdzielacza silnika hydraulicznego, tłoki silnika hydraulicznego, uszczelnienia silnika hydraulicznego, diagnostyka usterek silnika hydraulicznego, konserwacja silnika hydraulicznego, konserwacja zapobiegawcza silników hydraulicznych, zarządzanie żywotnością silnika hydraulicznego, optymalizacja wydajności silnika hydraulicznego, kontrola hałasu silnika hydraulicznego, zarządzanie temperaturą silnika hydraulicznego, czystość oleju hydraulicznego silnika, media hydrauliczne przyjazne dla środowiska. Łożyska o długiej żywotności silnika hydraulicznego, zawory hamulcowe silnika hydraulicznego, zawory równoważące silnika hydraulicznego, zawory płukania silnika hydraulicznego, zawory uzupełniania oleju w silniku hydraulicznym, czujniki prędkości silnika hydraulicznego, rozwiązania IoT silnika hydraulicznego, cyfrowe bliźniaki silnika hydraulicznego, inteligentne silniki hydrauliczne, lekkie silniki hydrauliczne, silniki hydrauliczne neutralne pod względem emisji dwutlenku węgla, łańcuchy dostaw silników hydraulicznych, alternatywne źródła dostaw silników hydraulicznych, globalne wsparcie serwisowe dla silników hydraulicznych, pomoc techniczna dla silników hydraulicznych, programy szkoleń technicznych dla silników hydraulicznych, niestandardowy rozwój silników hydraulicznych, zintegrowany zawór zespoły silników hydraulicznych, powłoki odporne na korozję morską do silników hydraulicznych, możliwości rozruchu silników hydraulicznych w niskich temperaturach, wydajność pracy silników hydraulicznych w wysokich temperaturach, działanie silników hydraulicznych na dużych wysokościach, konstrukcje przeciwwybuchowe silników hydraulicznych, funkcje zdalnego sterowania silnikami hydraulicznymi, rozwiązania automatyzacji silników hydraulicznych, integracja elektrohydrauliczna w silnikach hydraulicznych, systemy sterowania stałą mocą silników hydraulicznych, technologie odzyskiwania energii do silników hydraulicznych, systemy sterowania magnetoreologicznego silników hydraulicznych, Konstrukcje silników hydraulicznych zoptymalizowane pod kątem CFD, powłoki ceramiczne do silników hydraulicznych, komponenty z włókna węglowego do silników hydraulicznych, technologie nano-uszczelnień do silników hydraulicznych, łożyska powietrzne do silników hydraulicznych, łożyska magnetyczne do silników hydraulicznych, bezolejowe systemy smarowania do silników hydraulicznych, materiały biodegradowalne do silników hydraulicznych, silniki hydrauliczne klasy HETG, silniki hydrauliczne klasy HEES, silniki hydrauliczne klasy HFD, silniki hydrauliczne klasy HFB, hydrauliki klasy HFC silniki hydrauliczne, silniki hydrauliczne w standardzie ISO VG22, silniki hydrauliczne w standardzie ISO VG32, silniki hydrauliczne w standardzie ISO VG46, silniki hydrauliczne w standardzie ISO VG68, silniki hydrauliczne w standardzie ISO VG100, silniki hydrauliczne klasy NAS 7 i silniki hydrauliczne NAS klasy 9. Silnik hydrauliczny ISO 4406, silnik hydrauliczny ISO 4409, silnik hydrauliczny z certyfikatem TUV, silnik hydrauliczny z certyfikatem CE, silnik hydrauliczny z certyfikatem CCS, silnik hydrauliczny z certyfikatem RoHS, silnik hydrauliczny z certyfikatem ISO 9001, odchudzona produkcja silników hydraulicznych, inteligentna produkcja silników hydraulicznych, system produkcyjny Toyota dla silników hydraulicznych, obróbka CNC silników hydraulicznych, montaż robotów do silników hydraulicznych, w pełni zautomatyzowane testowanie silników hydraulicznych, integracja pionowa w łańcuchach dostaw silników hydraulicznych, masowych zakupach silników hydraulicznych, optymalizacji kosztów silników hydraulicznych, terminach dostaw silników hydraulicznych, zarządzaniu zapasami silników hydraulicznych, produkcji silników hydraulicznych na czas (JIT), podwójnych źródłach dostaw silników hydraulicznych, odporności łańcucha dostaw silników hydraulicznych, globalizacji operacji silników hydraulicznych, lokalizacji rozwiązań silników hydraulicznych, sieciach serwisowych silników hydraulicznych, infoliniach pomocy technicznej w zakresie układów hydraulicznych Silniki, internetowe narzędzia doboru silników hydraulicznych, oficjalne dokumenty techniczne na temat silników hydraulicznych, wiodąca pozycja w branży silników hydraulicznych, generowanie ruchu Google dla silników hydraulicznych, strategie SEO dotyczące silników hydraulicznych, wiarygodne zasoby treści dotyczące silników hydraulicznych, artykuły z badań technicznych na temat silników hydraulicznych, cytaty akademickie na temat silników hydraulicznych, standardy branżowe dotyczące silników hydraulicznych, plany rozwoju technologii dla silników hydraulicznych, przyszłe trendy w silnikach hydraulicznych, innowacyjne materiały dla silników hydraulicznych, inteligentne systemy czujnikowe dla silników hydraulicznych, rozwiązania do zdalnego monitorowania silników hydraulicznych, technologie konserwacji predykcyjnej dla silników hydraulicznych, ulepszenia efektywności energetycznej silników hydraulicznych, ekologiczne praktyki produkcyjne dla silników hydraulicznych, strategie zrównoważonego rozwoju dla silników hydraulicznych, ocena śladu węglowego dla silników hydraulicznych, zastosowania gospodarki o obiegu zamkniętym dla silników hydraulicznych, rozwiązania w zakresie regeneracji silników hydraulicznych, usługi na rynku wtórnym dla Silniki hydrauliczne, usługi wynajmu silników hydraulicznych Rozwiązania finansowe dotyczące silników hydraulicznych, pełny cykl życia silników hydraulicznych, TCO silnika hydraulicznego (całkowity koszt posiadania), całkowity koszt posiadania silnika hydraulicznego, zwrot z inwestycji w silnik hydrauliczny, zwrot z inwestycji w silnik hydrauliczny, propozycja wartości silnika hydraulicznego, sukces klienta w zakresie silników hydraulicznych, partnerzy w zakresie silników hydraulicznych, ekosystem silników hydraulicznych, sojusz branży silników hydraulicznych, społeczność technologii silników hydraulicznych, wymiana wiedzy na temat silników hydraulicznych, oprogramowanie typu open source w zakresie silników hydraulicznych Projektowanie, Opracowywanie standardów silników hydraulicznych, Portfolio patentów na silniki hydrauliczne, Bariery techniczne silników hydraulicznych, Konkurencyjność rdzenia silników hydraulicznych, Strategia marki silników hydraulicznych, Pozycjonowanie na rynku silników hydraulicznych, Strategie konkurencyjne silników hydraulicznych, Zróżnicowanie silników hydraulicznych, Przywództwo pod względem kosztów silników hydraulicznych, Strategia koncentracji na silnikach hydraulicznych, Rynki błękitnego oceanu silników hydraulicznych, Wschodzące rynki silników hydraulicznych, Inicjatywa dotycząca pasów i dróg silników hydraulicznych, RCEP silników hydraulicznych (Regionalne kompleksowe partnerstwo gospodarcze), Silnik hydrauliczny Chiny-Europa Railway Express, Silnik hydrauliczny transgraniczny handel elektroniczny, Silnik hydrauliczny Platforma B2B, Silnik hydrauliczny Alibaba, Silnik hydrauliczny Sieć produkcyjna w Chinach, Silnik hydrauliczny Globalne źródła, Silnik hydrauliczny TradeKey, Silnik hydrauliczny wyprodukowany w Chinach, Silnik hydrauliczny EC21, Silnik hydrauliczny Kompass, Silnik hydrauliczny Europages, Silnik hydrauliczny ThomasNet, Silnik hydrauliczny IndustryNet, Silnik hydrauliczny MFG, Xometry silnika hydraulicznego, Silnik hydrauliczny Protolabs Silnik hydrauliczny Druk 3D, produkcja dodatków do silników hydraulicznych, cyfrowa produkcja silników hydraulicznych, silnik hydrauliczny Przemysł 4.0, silnik hydrauliczny Smart Manufacturing 2025, silnik hydrauliczny China Manufacturing 2025, wysokiej jakości rozwój silników hydraulicznych, wyspecjalizowane, wyrafinowane, unikalne i innowacyjne silniki hydrauliczne, mali giganci w branży silników hydraulicznych, ukryci mistrzowie w sektorze silników hydraulicznych, pojedyncze mistrzowskie silniki hydrauliczne, Narodowy Program Torch dla silników hydraulicznych, przedsiębiorstwa high-tech w silnikach hydraulicznych, centra techniczne dla silników hydraulicznych, stacje badawcze podoktoranckie w zakresie silników hydraulicznych, współpraca przemysłowo-naukowo-badawcza w zakresie silników hydraulicznych, komercjalizacja technologii silników hydraulicznych, inwestycje kapitałowe w technologię w silniki hydrauliczne, operacje patentowe na silniki hydrauliczne, patenty niezbędne do spełnienia standardów na silniki hydrauliczne, licencjonowanie technologii na silniki hydrauliczne, autoryzacja marki dla silników hydraulicznych, produkcja OEM dla silników hydraulicznych, projektowanie ODM dla silników hydraulicznych, branding OBM dla silników hydraulicznych, produkcja silników hydraulicznych pod marką własną, niezależne marki silników hydraulicznych, internacjonalizacja silników hydraulicznych, lokalizacja silników hydraulicznych, integracja kulturowa w silnikach hydraulicznych, zarządzanie międzykulturowe w silnikach hydraulicznych, globalne zespoły ds. silników hydraulicznych, strategie talentów dla silników hydraulicznych, programy szkoleniowe dla pracowników w zakresie silników hydraulicznych, certyfikacja umiejętności dla silników hydraulicznych, duch rzemiosła w silnikach hydraulicznych, kultura jakości w silnikach hydraulicznych, wydajność zerowa defektów w silnikach hydraulicznych, metodologie Six Sigma dla silników hydraulicznych, zastosowania Lean Six Sigma w silnikach hydraulicznych, kompleksowe zarządzanie jakością dla silników hydraulicznych silniki, normy ISO/TS 16949 dla silników hydraulicznych, certyfikaty IATF 16949 dla silników hydraulicznych, zastosowania motoryzacyjne dla silników hydraulicznych, zastosowania lotnicze dla silników hydraulicznych, normy wojskowe dla silników hydraulicznych, specyfikacje GJB dla silników hydraulicznych Normy silników hydraulicznych: MIL, NORSOK, API, ASME, ASTM, SAE, DIN, JIS, GB i JB; Powiązane branże: Stowarzyszenie Przemysłu Silników Hydraulicznych, Towarzystwo Silników Hydraulicznych; Ważniejsze wystawy: PTC Asia, Bauma, ConExpo, Agritechnica, IMT, EMO, Hannover Messe, CIMT, BICES, CICEE; Konkretne wydarzenia: Międzynarodowa wystawa maszyn budowlanych Changsha, wystawa BMW w Szanghaju, międzynarodowa wystawa maszyn budowlanych w Pekinie, wystawa hydrauliczna w Guangzhou, wystawa przemysłowa w Shenzhen, wystawa przemysłowa w Chengdu, wystawa maszyn w Wuhan, wystawa produkcyjna w Shenyang, wystawa przemysłowa Dalian, wystawa przemysłowa Qingdao, wystawa hydrauliczna w Ningbo, wystawa maszyn Wenzhou, wystawa zaworów Yuhuan, wystawa maszyn w Taizhou, wystawa sprzętu Yiwu, wystawa sprzętu Yongkang, Foshan Wystawa maszyn, wystawa form Dongguan, wystawa maszyn w Shenzhen i pokaz lotniczy w Zhuhai. Wystawy silników hydraulicznych: Tianjin Industrial Expo, Chongqing Industrial Exhibition, Xi 'an Exhibition Industrial, Lanzhou Industrial Exhibition, Urumqi Industrial Exhibition, Harbin Industrial Exhibition, Changchun Industrial Exhibition, Shenyang Industrial Exhibition, Dalian Industrial Exhibition, Shijiazhuang Industrial Exhibition, Taiyuan Industrial Exhibition, Zhengzhou Industrial Exhibition, Jinan Industrial Exhibition, Qingdao Industrial Exhibition, Yantai Industrial Exhibition, Weifang Industrial Exhibition, Zibo Industrial Exhibition, Wystawa przemysłowa Linyi, wystawa przemysłowa w Xuzhou, wystawa przemysłowa w Changzhou, wystawa przemysłowa Wuxi, wystawa przemysłowa w Suzhou, wystawa przemysłowa Nanjing, wystawa przemysłowa w Hangzhou, wystawa przemysłowa Ningbo, wystawa przemysłowa w Wenzhou, wystawa przemysłowa Jiaxing, wystawa przemysłowa w Huzhou, wystawa przemysłowa Shaoxing, wystawa przemysłowa Jinhua, wystawa przemysłowa Yiwu, wystawa przemysłowa Taizhou, wystawa przemysłowa Quzhou, wystawa przemysłowa Lishui, wystawa przemysłowa Zhoushan, wystawa przemysłowa Hefei, Wuhu Wystawa przemysłowa, wystawa przemysłowa w Bengbu, wystawa przemysłowa w Huainan, wystawa przemysłowa Ma 'anshan, wystawa przemysłowa w Huaibei, wystawa przemysłowa w Tongling, wystawa przemysłowa w Anqing, wystawa przemysłowa w Huangshan i wystawa przemysłowa w Chuzhou. Wystawy przemysłu silników hydraulicznych: Fuyang, Suzhou, Lu 'an, Bozhou, Chizhou, Xuancheng, Fuzhou, Xiamen, Putian, Sanming, Quanzhou, Zhangzhou, Nanping, Longyan, Ningde, Nanchang, Jingdezhen, Pingxiang, Jiujiang, Xinyu, Yingtan, Ganzhou, Ji 'an, Yichun, Fuzhou, Shangrao, Jinan, Qingdao, Zibo, Zaozhuang, Dongying, Yantai, Weifang, Jining, Tai'an, Weihai, Rizhao, Laiwu, Linyi, Dezhou, Liaocheng, Binzhou, Heze, Zhengzhou i Kaifeng.Wystawy przemysłowe: silniki hydrauliczne-wystawa przemysłowa Luoyang, wystawa przemysłowa Pingdingshan, wystawa przemysłowa Anyang, wystawa przemysłowa Hebi, Wystawa przemysłowa Xinxiang, wystawa przemysłowa Jiaozuo, wystawa przemysłowa Puyang, wystawa przemysłowa Xuchang, wystawa przemysłowa Luohe, wystawa przemysłowa Sanmenxia, wystawa przemysłowa Nanyang, wystawa przemysłowa Shangqiu, wystawa przemysłowa Xinyang, wystawa przemysłowa Zhoukou, wystawa przemysłowa Zhumadian, wystawa przemysłowa Wuhan, wystawa przemysłowa Huangshi, wystawa przemysłowa Shiyan, wystawa przemysłowa Yichang, wystawa przemysłowa Xiangyang, wystawa przemysłowa Ezhou, wystawa przemysłowa Jingmen, Wystawa przemysłowa Xiaogan, wystawa przemysłowa w Jingzhou, wystawa przemysłowa Huanggang, wystawa przemysłowa w Xianning, wystawa przemysłowa Suizhou, wystawa przemysłowa Enshi, wystawa przemysłowa Changsha, wystawa przemysłowa w Zhuzhou, wystawa przemysłowa Xiangtan, wystawa przemysłowa w Hengyang, wystawa przemysłowa Shaoyang, wystawa przemysłowa Yueyang, wystawa przemysłowa Changde, wystawa przemysłowa Zhangjiajie, wystawa przemysłowa Yiyang, wystawa przemysłowa w Chenzhou, wystawa przemysłowa Yongzhou, wystawa przemysłowa Huaihua, Wystawa przemysłowa Loudi, wystawa przemysłowa Xiangxi, wystawa przemysłowa w Guangzhou, wystawa przemysłowa Shaoguan, wystawa przemysłowa w Shenzhen. Wystawy przemysłu silników hydraulicznych: Zhuhai, Shantou, Foshan, Jiangmen, Zhanjiang, Maoming, Zhaoqing, Huizhou, Meizhou, Shanwei, Heyuan, Yangjiang, Qingyuan, Dongguan, Zhongshan, Chaozhou, Jieyang, Yunfu, Nanning, Liuzhou, Guilin, Wuzhou, Beihai, Fangchenggang, Qinzhou, Guigang, Yulin, Baise, Hezhou, Hechi, Laibin, Chongzuo, Haikou, Sanya, Sansha, Danzhou, Chengdu, Zigong, Panzhihua, Luzhou, Deyang, Mianyang, Guangyuan, Suining, Neijiang i Leshan. Wystawy przemysłu silników hydraulicznych w Nanchong, Meishan, Yibin, Guang 'an, Dazhou, Ya' an, Bazhong, Ziyang, Aba, Ganzi, Liangshan, Guiyang, Liupanshui, Zunyi, Anshun, Bijie, Tongren, Qianxinan, Qiandongnan, Qiannan, Kunming, Qujing, Yuxi, Baoshan, Zhaotong, Lijiang, Pu'er, Lincang, Chuxiong, Honghe, Wenshan, Xishuangbanna, Dali, Dehong, Nujiang, Diqing, Lhasa, Shigatse, Changdu, Nyingchi, Shannan, Nagqu, Ali i Xi'an. Wystawy silników hydraulicznych: Wystawa przemysłowa Baoji, Wystawa przemysłowa Xianyang, Wystawa przemysłowa Weinan, Wystawa przemysłowa Yan'an, Wystawa przemysłowa Hanzhong, Wystawa przemysłowa Yulin, Wystawa przemysłowa Ankang, Wystawa przemysłowa Shangluo, Wystawa przemysłowa Lanzhou, Wystawa przemysłowa Jiayuguan, Wystawa przemysłowa Jinchang, Wystawa przemysłowa Baiyin, Wystawa przemysłowa Tianshui, Wystawa przemysłowa Wuwei, Wystawa przemysłowa Zhangye, Wystawa przemysłowa Pingliang, Wystawa przemysłowa Jiuquan, Wystawa przemysłowa Qingyang, wystawa przemysłowa Dingxi, wystawa przemysłowa Longnan, wystawa przemysłowa Linxia, wystawa przemysłowa Gannan, wystawa przemysłowa Xining, wystawa przemysłowa Haidong, wystawa przemysłowa Haibei, wystawa przemysłowa Huangnan, wystawa przemysłowa Hainan, wystawa przemysłowa Guoluo, wystawa przemysłowa Yushu, wystawa przemysłowa Haixi, wystawa przemysłowa Yinchuan, wystawa przemysłowa Shizuishan, wystawa przemysłowa Wuzhong, wystawa przemysłowa Guyuan, wystawa przemysłowa Zhongwei, Wystawa przemysłowa Urumqi, wystawa przemysłowa Karamay, wystawa przemysłowa Turpan, wystawa przemysłowa Hami, wystawa przemysłowa Changji, wystawa przemysłowa Bortala, wystawa przemysłowa Bayingolin, wystawa przemysłowa Aksu.Kizilsu przemysłowa wystawa silników hydraulicznych, Kashgar przemysłowa wystawa silników hydraulicznych, Hotan przemysłowa wystawa silników hydraulicznych, Yili przemysłowa wystawa silników hydraulicznych, Tacheng przemysłowa wystawa silników hydraulicznych, Altay przemysłowa wystawa silników hydraulicznych, Shihezi przemysłowa wystawa silników hydraulicznych, Przemysłowa wystawa silników hydraulicznych w Alar, Tumushuk Przemysłowa wystawa silników hydraulicznych, Wujiaqu Przemysłowa wystawa silników hydraulicznych, Przemysłowa wystawa silników hydraulicznych w Beitun, Tiemenguan Przemysłowa wystawa silników hydraulicznych, Shuanghe Przemysłowa wystawa silników hydraulicznych, Kekedala Przemysłowa wystawa silników hydraulicznych, Kunyu Przemysłowa wystawa silników hydraulicznych, Huyanghe Przemysłowa wystawa silników hydraulicznych, Xinxing Industrial Exhibition of Silniki hydrauliczne, Przemysłowa wystawa silników hydraulicznych w Tajpej, Przemysłowa wystawa silników hydraulicznych w Kaohsiung, Przemysłowa wystawa silników hydraulicznych Keelung, Przemysłowa wystawa silników hydraulicznych w Taichung, Przemysłowa wystawa silników hydraulicznych w Tainan, Hsinchu Przemysłowa wystawa silników hydraulicznych, Chiayi Przemysłowa wystawa silników hydraulicznych, Przemysłowa wystawa silników hydraulicznych w Hongkongu, Przemysłowa wystawa silników hydraulicznych w Makau
